那位大侠帮我讲解下这个电路原理，感激不尽！

看不清楚

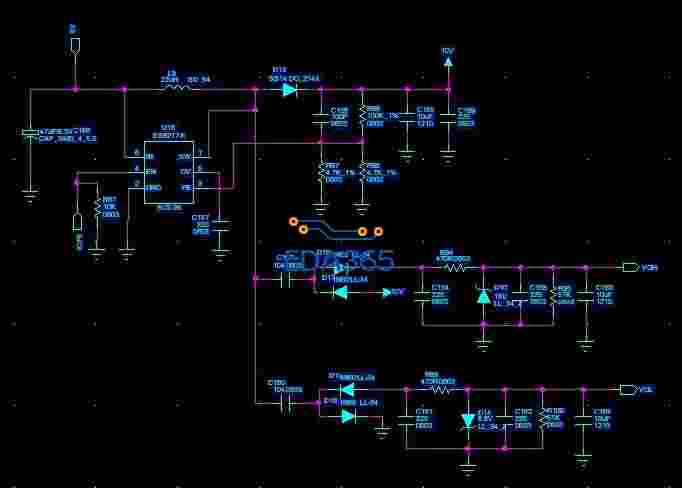

平板中LCD显示部分供电电路，
输出电压有三组：
一组常规输出，（通FB处的电阻设置）
第二组倍压（以上一组电压作为其准，当然有时候不需要这么高的电压，就加了稳压二极管稳压）
第三组负压输出，（使用buck-boost这种拓扑）

平板中LCD显示部分供电电路，
输出电压有三组：
一组常规输出，（通FB处的电阻设置）
第二组倍压（以上一组电压作为其准，当然有时候不需要这么高的电压，就加了稳压二极管稳压）
第三组负压输出，（使用buck-boost这种拓扑）

LCD中的 电路  看看LM2622  介绍的很详细

小编能不能把清晰图贴出来?

明显电荷泵，建议找相关资料！

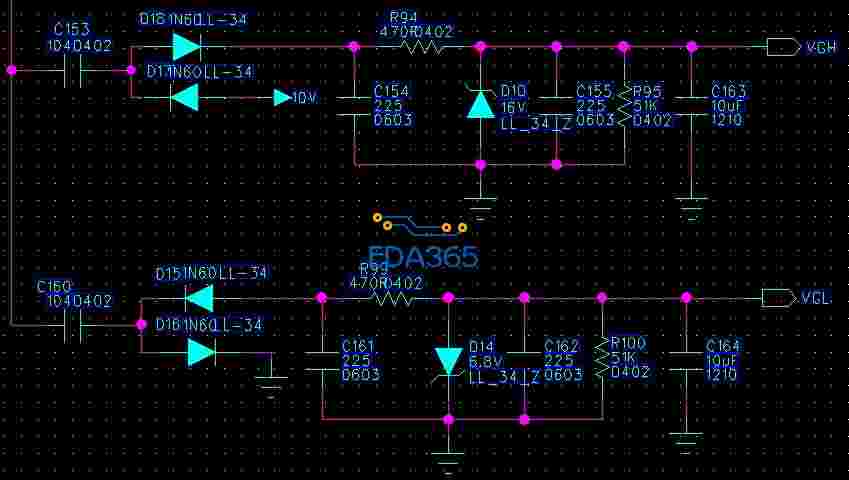

主要是这部分不太明白其工作原理

你的問題， 同這帖子 http://www.eda365.com/thread-72065-1-1.html

绝对看了的，就是VGL,VGH的值怎么不一样，这个值是怎么确定的，由哪些器件决定的，谢谢啊

绝对看了的，就是VGL,VGH的值怎么不一样，这个值是怎么确定的，由哪些器件决定的，谢谢啊

VGH/VGL的值跟几个部分有关系：
1.跟AVDD有关系，即你图中的10V。从你图中来看，VGL是负压，最大值为-AVDD；VGH为2倍压，最大值为2*AVDD；
2.跟稳压管有关系。就我目前用过的LCD屏VGL在-5~-7V左右，VGH在15~23V左右吧。VGL最大值不超过-10V，想要得到-7V左右的负压，就需要个6.8左右的稳压管。VGH也一样，所以用了18V的稳压管；
3.跟限流电阻R94/R99有关系。阻值小了功耗大，阻值大了压降大。如果LCD VGH端负载电流是1mA，（（2*10V）-VGH）/1mA得出的就是R94的最大值为200R。当然，这只是粗略计算，实际上考虑到R95和稳压管的电流，R94的值应该小于200R。否则，会导致VGH<18V。VGL同理。
大致如此，期待各位的不同见解。
