ECL--射极耦合逻辑门电路的疑问！
时间：10-02
整理：3721RD
点击：

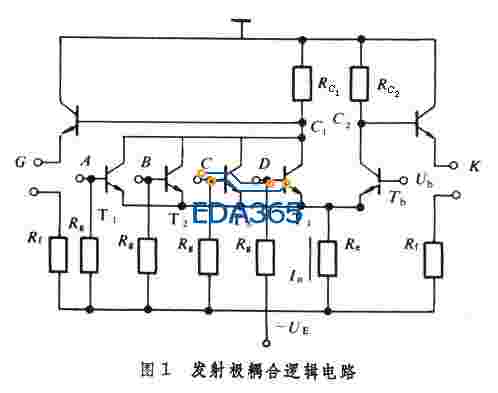

ECL是最快的双极结型电路，它的逻辑高电平是-0.9V，低电平是-1.75V，若要和其他门电路连接，就要用专门的电平移动电路。请问，为什么一定要用负电平，直接用正电平输出岂不更方便呢?
自己顶一个 哈哈！
欢迎欢迎！
这块没关注过,猜是不是与电路结构有关系！
没有关系，你看把地接高电平，把负电源换成地不一样的吗?
ECL 有PECL 和 NECL , 摆幅800mv, 供电不一样，高低电平也一样。onsemi有些ecl的资料。有专门的PECL/NECL转ttl的片子
电路结构造成的 自然规率如此 要想正电平 改电路结构
