终于可以发帖了，等得我心凉啊--关于屏蔽罩设计
1.看你是用夹具还是直接焊接的，但是屏蔽罩下方都要尽量打地孔，如果可以的话，去绿油裸铜效果会更好。
2.打孔一般依据你板子最高频率波长的四分之一来打，如果没办法确认的话，就尽可能多打咯。
3.孔径没有什么要求，正常通孔就可以了。
4.如果屏蔽罩下方有走线经过，尽量换层走，实在没办法的，可以再走线上盖白油放置短路；又或者屏蔽罩开口也行。
屏蔽罩开口的话，不是影响屏蔽效果?！走线多的话，对打过孔不是有影响，也会影响到屏蔽效果。
有没有相关的资料什么的?！其实很多道理是懂得，但是要真正有什么理论支持，我还真写不出个所以然呢。
开口的话，是会影响屏蔽效果的，打过孔也一样会有辐射。但实际上根本无法做到屏蔽罩外不打过孔，所以有时候可以放宽点，只对关键信号做类似要求。比如时钟，DDR，WIFI，GPS，开关电源等。
没有见过有比较系统的文档，只是一些经验之谈。
屏蔽罩本身是不能打孔的哦，如果要接地的话，可以在罩子的边缘开几个孔，然后连接到地上。
我有看过屏蔽罩上面有打孔的，就是顶面打孔。
我说的打过孔是在板子上打的，并不是屏蔽罩上。正常情况不是在根据屏蔽罩的尺寸，然后再板子上打相应的接地孔吗?
没有相关资料还真的挺麻烦的。
顶起来啊。
学习下！
我说的过孔是指地过孔，你说的是屏蔽罩用的固定通孔。所以我一开始才问你，你的屏蔽罩是用夹具的，还是直接焊接的。
这个是用夹具的，
这个是夹具加固定孔的，
是否我表达有问题。呵呵。谅解！我说的也是地孔，不是屏蔽罩的固定孔。屏蔽罩的固定是直接一整块焊接在板上的，焊也有两种方式，一种是直接焊上整个罩子，拿不下了，另一种是焊底座，然后罩子扣上去的！
嗯，我的做法一般是根据电路的要求，来画不同尺寸的屏蔽罩，让厂家来开模。再根据自己画下来的屏蔽罩大小，打相应过孔之类的。
就是你后面那句话，打相应的过孔。就是打这些过孔的时候是不是有什么根据，比如说入/4之类?如果我屏蔽罩内与外面连接的走线很多的话，屏蔽罩底下打的那些地过孔间距肯定就大了，间距大了，会不会影响屏蔽效果?！
打过孔的时候一般都是依据四分之一波长的原则。

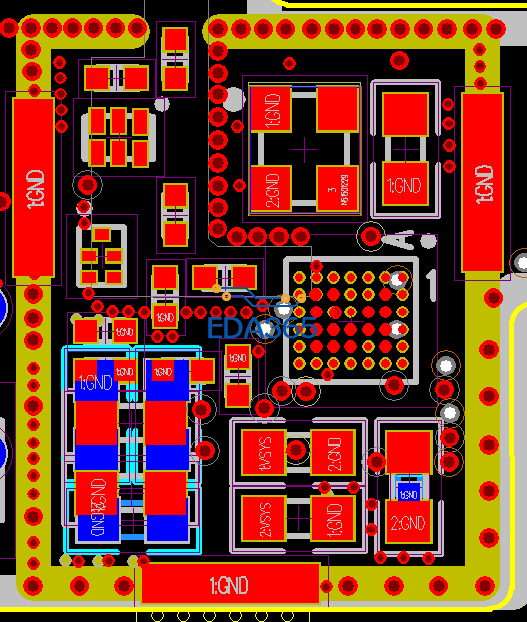

你可以算一算，如果你系统上主频率在1G左右，四分之一波长是7.5cm，你觉得你走线再多，会有可能7.5cm才打一个过孔吗?所以除了在射频上（看我发的第一张图）会打很密的过孔，其他地方一般都是尽可能的打就行了（第二张图）。
我个人是建议你屏蔽罩下方有空间的地方尽量打过孔（1-2mm能有一个过孔），可以缩短信号的回流路径，屏蔽效果更好。
楼上说的很好！支持！
