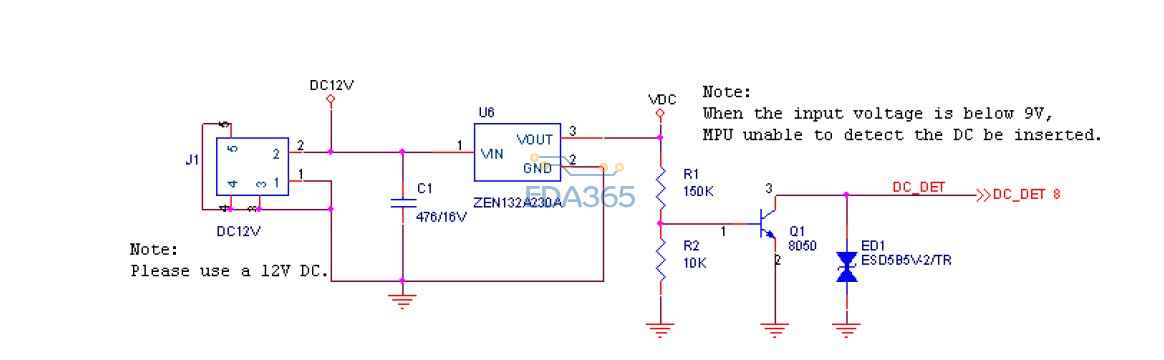

帮我分下下电路

哥也迫切想知道

就是控制个三极管的导通和截止啊，导通输出低电平，反之。

三极管导通是知道，但能否解释图片中英文的正真意思，不是翻译的问题，而是看不懂说明的意思，谢谢

应该是Vout端输出电压低于9V时，三极管会处于截止状态，DC-dec为高表示输入12VDC无效；高于9V则导通，DC-dec为低，12V输入有效   拙见

是VIN不是VOUT

也就是一欠压保护！

也许是一个掉电检测，如果注释没错的话，Vin 低于9v ，VDC 随之降低，不能使三极管处于一个导通的状态，这一变化被 CPU 检测到，然后做一些事情，比如保存必要的数据，复位之类的，一样拙见~~

刚看了下ZEN230的资料，好像是一个保护器件，包含一个自恢复保险丝和齐纳二极管（网上资料不多， 不确定），所以可以认为输入和输出电压是一样的，当输入电压为9V时，三极管基极电压0.56V左右，低于导通电压了，三极管关断，DC_DET在控制器端应该有个上拉电阻的吧

如果没有集电极电源这个晶体管还能工作?这电路也太厉害了吧

那个ESD5B5V2是个什么器件?这里是怎么工作?

应该是个欠压保护电路，但是电路图不完整，就看不出这个电路为什么要这么设计了。

检测24V电源是否引入系统，上拉电阻应该在MCU那一端。

电源插入检测电路，
高于9V，DC-DET 为低，认为有电源接入，
低于9V（包括没有电源接入），DC-DET 为高，为无电源接入。
U8是保护用的器件。
保护器件可以用电压比较器代替，

电源检测电路
