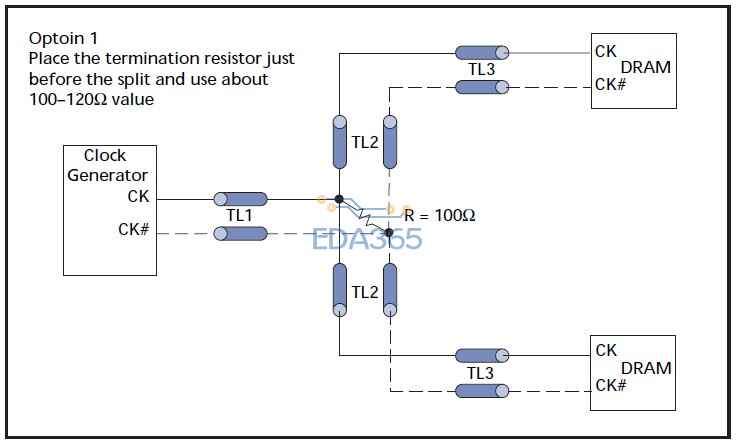

DDR2的时钟线要不要加如下图的Termination Resistor

可以预留

当然要加，差分信号就是靠这个电阻的电压差来识别0和1的。

但是我发现论坛上很多设计的DDR的板子都没有加。

可加可不加，如果分支比较短，DDR的速率又不是很高，不加影响也不大。主要是分离点阻抗匹配使用，如果不加的话，信号质量会差点。

学习了

这个电阻如何进行分离点阻抗匹配?

分离点是阻抗变换的地方，在那里挂一个同特性阻抗值相同的负载，减小反射

可以不焊接，但是要预留，防止有的芯片在ddr clk的输入pin之间没有在芯片内部做上这个电阻，不过一般芯片都会有。嘿嘿预留是有很多好处的，即使里面有了，外面加这个电阻也很有效。

在dimm条的JEDEC标准中是要加的，但是如果你只带了一个颗粒或者走线很短或者没有阻抗变化，就可以不加。

蛮留着吧，DDR走T型拓扑的，分支又比较长时候，有时候会用到这个电阻，可以改善信号波形

嗯，加了好
