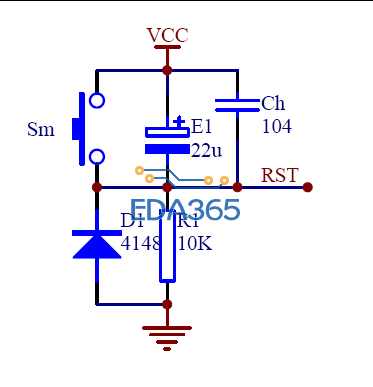

求解一个复位电路

关机的时候加速，（VCC突然变为0时，REST端为负E1此时就要二极管加速放电了，为了避免快速开关机时造成复位不良）

楼上说的对,放电二极管,加速电容器的放电！

哦。谢谢
请问一下，这个复位电路的原理：
接通电源的时候，开关断开，电容充电，此时RST为低，无效。
开关闭合时，电容放电，RST拉高，完成复位。
以上分析对吗?
那电阻是什么作用呢?

这个电路有上电复位和开关复位的功能（IC上电后高复位）
R1和E1构成充放电回路

可以详细说下上电复位和开关复位吗?

按你图上的，应该是高电平复位。
上电瞬间，电容导通，相当于开关按下，RES高电平持续电容充电时间，IC复位。

嗯，上电瞬间电容相当于通路?是这样吗?

上电瞬间，对电容充电，相当于有电流流过，待电容充满后，不再有电流流过。
若此时间超过IC的复位时间，则可令IC复位。

上的瞬间，对电容充电——微观看：电容正极电子将往VCC方向流；同样，负极也会有电子流过来。所用从宏观看就是，有电流从电容正极流向负极，也就是导通~

lz这是个微分电路呀，高电平复位，分析始终抓住电容电压不能突变这个原理来分析，然后那就是充放电，不过这种电路相当的不可靠。cpu一定得选择低电平复位的那种，这种可靠些。高电平复位一个干扰过来说不定就把CPU复位了。
