z这个二极管是什么作用的？

最好是能把VCC_5VA和VCC_5VB电源贴出来，二极管用在电源中一般有几个作用：
1.防插反
2.降压
3.VCC_5VA和VCC_5VB中有一个是电池供电，加上二极管可以节省电池的电量
我就想到这3条了，看看其他人怎么说。

最简单的双电源备份

C:\Documents and Settings\Administrator\桌面\未命名.jpg

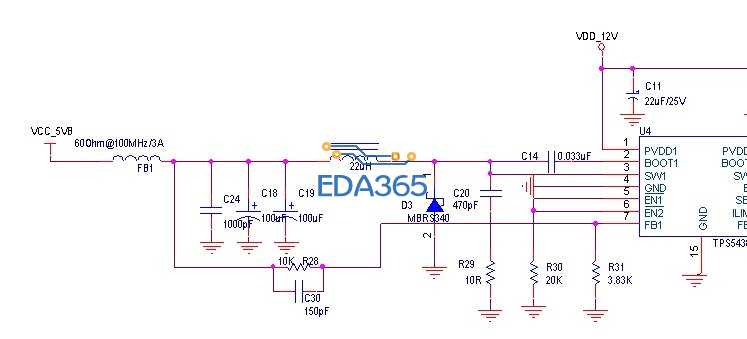

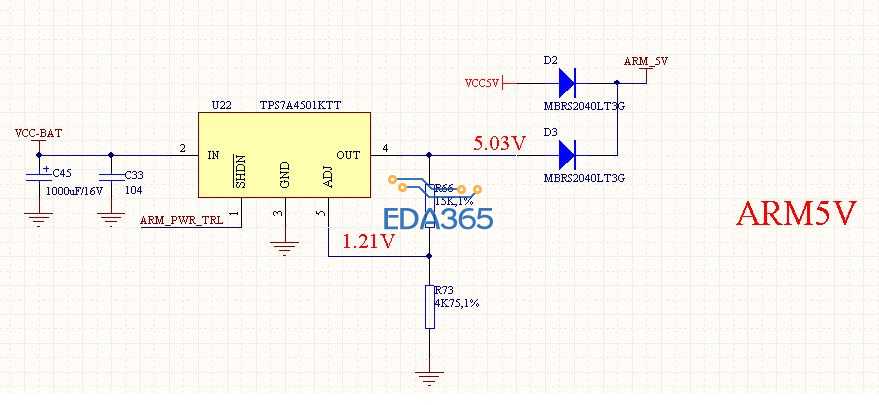

这个是电源部分，
5vb，出来之后没有别的去向，就是经过这个二极管变成了5v~

C:\Documents and Settings\Administrator\桌面\未命名.jpg
不加二极管不行么?

C:\Documents and Settings\Administrator\桌面\未命名.jpg

谢谢指教啊··

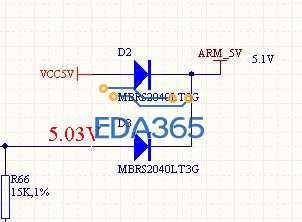

双电源无缝切换，有一路是辅助电源，主电源掉电后，备用电源切换。

无缝切换，那加上二极管有什么作用?这里的二极管起什么作用?

啊，我知道了，
二极管是起隔离作用的，两边的电源内阻不一样，防止反电?

两路电源的电压不一样的，主电源的电压会比辅助电源高一点，加了二极管，主电源供电时，二极管反向截止，备用电池是不耗电的。

谢谢大侠啊。
还有一个问题，在模拟地和数字地分割的地方，有时候加磁珠，有时候加0ohm的电阻。
到底是加什么好啊?
我感觉加磁珠好，因为模拟电路在地上会产生高频的干扰，用磁珠正好可以去掉。
请教您的解释啊···

其实效果都一样，在高频中0ohm会产生感性。而且从成本上考虑磁珠更贵。

正解！

学习了
