請教各位大大,
使用Pspice功能做蒙地卡羅分析→

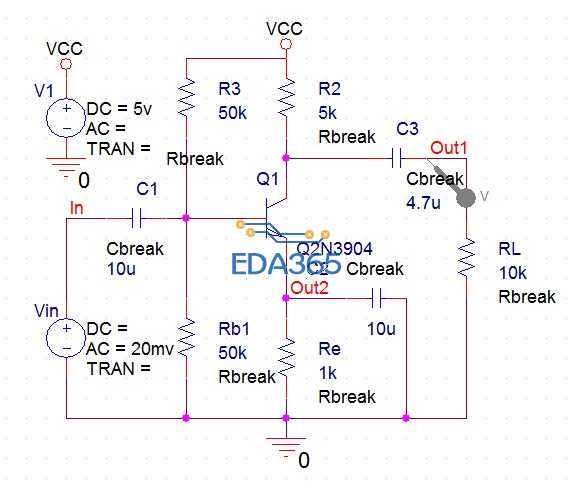

1. 畫好電路圖之後(圖0)

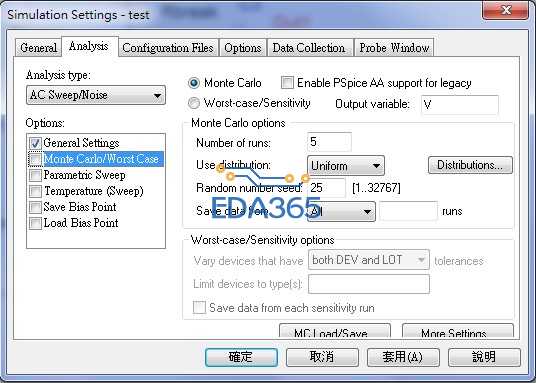

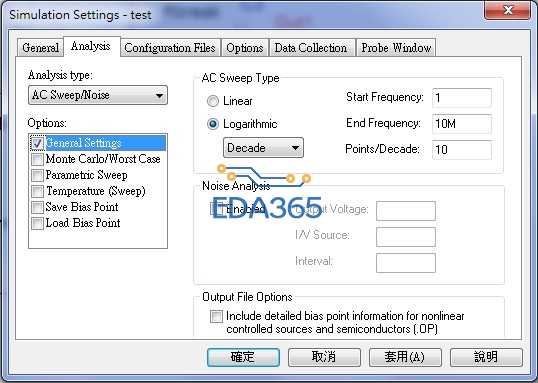

2. Pspice模擬設定(圖1與圖2)

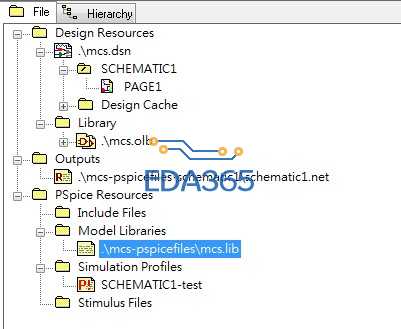

3. 進入主畫面,設定model library。(圖2-5)

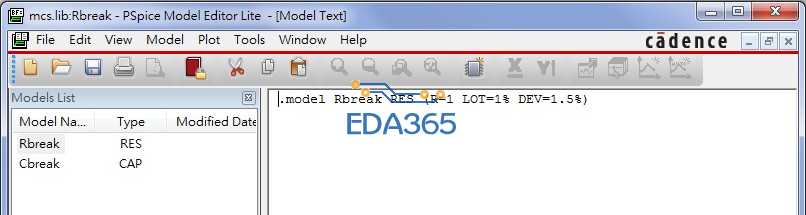

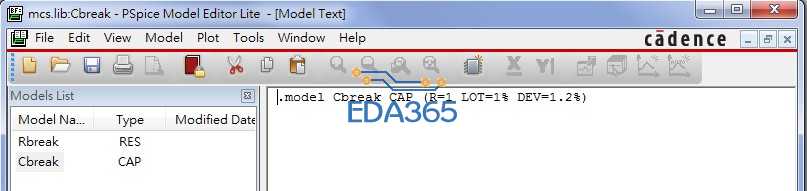

4. 元件誤差值設定。(圖3與圖4,設定電阻與電容值得偏差量)

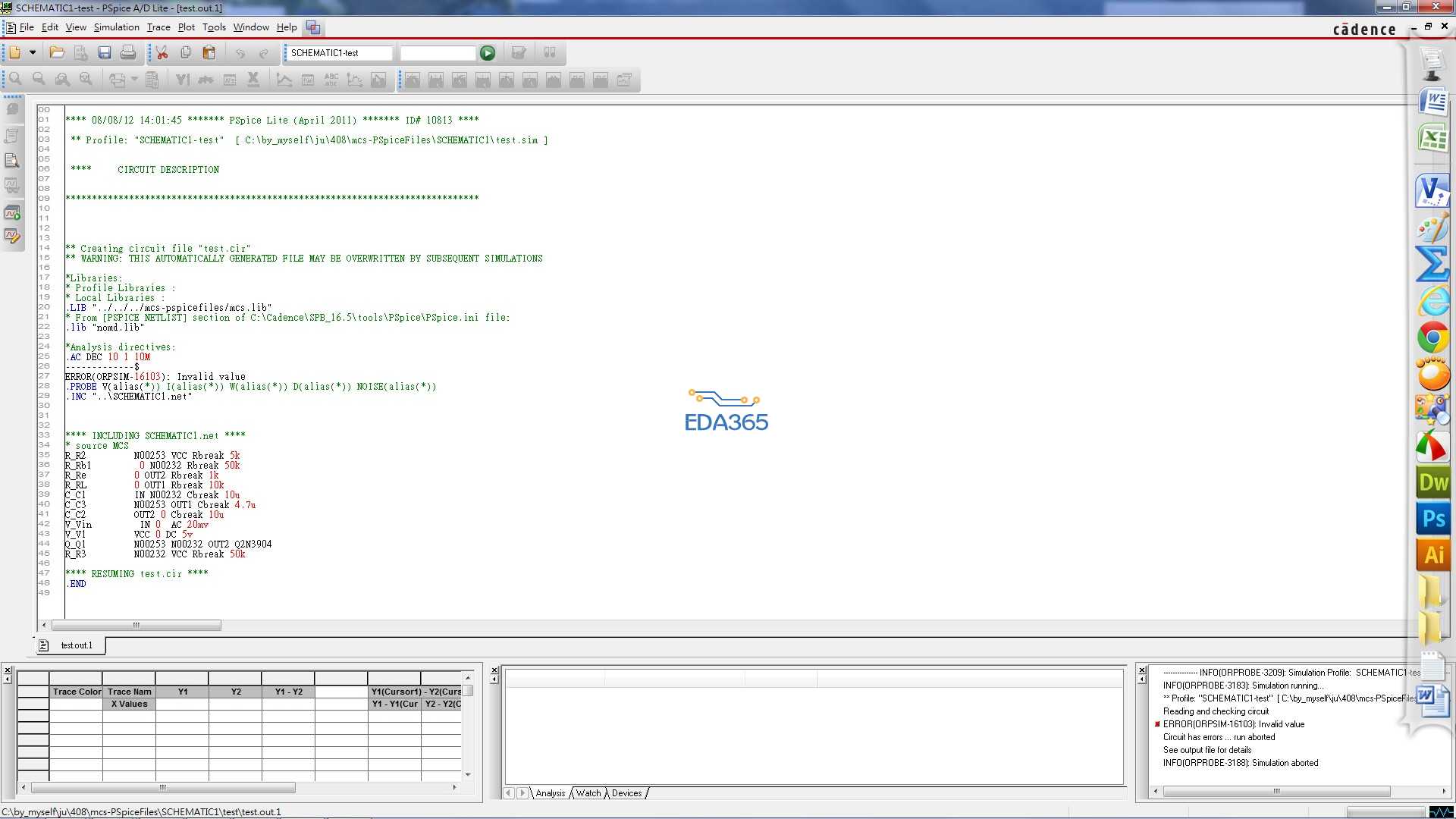

5. 之後點選Run,但會出現錯誤訊息。(圖5)
請問可能的原因?我在想是不是我在圖3圖4的格式設定有問題?






使用Pspice功能做蒙地卡羅分析→
1. 畫好電路圖之後(圖0)
2. Pspice模擬設定(圖1與圖2)
3. 進入主畫面,設定model library。(圖2-5)
4. 元件誤差值設定。(圖3與圖4,設定電阻與電容值得偏差量)
5. 之後點選Run,但會出現錯誤訊息。(圖5)
請問可能的原因?我在想是不是我在圖3圖4的格式設定有問題?
