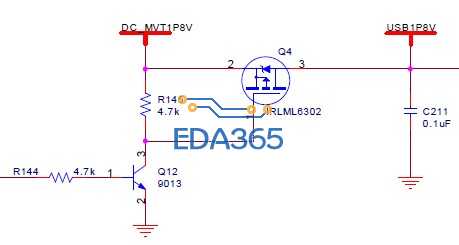

此P沟道MOSFET的作用与过程

小弟求赐教

栅极为低，左边电压流向右边。栅极为高，就要比较左右两边的电压谁高了。（从标注来看，左右电压一样大）此时两边电压相等，也就没有什么变化

就是相当于一个开关吧

三极管控制MOS管的开关，达到控制usb1p8v的电压供电。当R144高电平，开始供电，usb1p8v有输出电压，反之，不输出。这用该是个主板的电路的一部分吧

三极管基极为高电平，三极管导通。PMOS栅极为低电平，导通，DC1.8V给USB供电

电源开关作用吧

开过作用 删极低电平时导通输出USB1P8v

疑问：那个三极管的作用是什么呢  如果不加那个三极管会有什么结果

三极管反向用的

它的具体作用是什么呢? 请详解

都什么时候的帖子了，这都能被挖出来。

1.分析没有三极管的情况：
输入信号直接送入场效应管的S极，那么情况分析如下，譬如此时输入的高电平为1.0V。那么场效应管的G极电压为1.0V，而此时场效应管的S极的电压为1.8V，此时的UGS=-0.8V<0，根据管子的差异，很可能出于导通状态。
当输入低电平0V的时候，此时的UGS=-1.8V<0,根据管子的特性，也是出于导通状态。那么这个开关就失去效果了。
当输入电压小于场效应管的S极电压的时候，无论输入为高电平还是低电平都不能关断场效应管。
2.分析有三极管的情况：
如果加上三极管来处理。当输入为高电平的时候，场效应管的G极跟场效应管的S极电压相等，UGS=0.那么场效应管是关断的。当场效应管为低电平的时候，场效应管的S极被拉低，那么UGS=-1.8V<0，场效应管导通。此时就实现了开关作用。

路过学习一下！
