求一个电路分析
时间：10-02
整理：3721RD
点击：

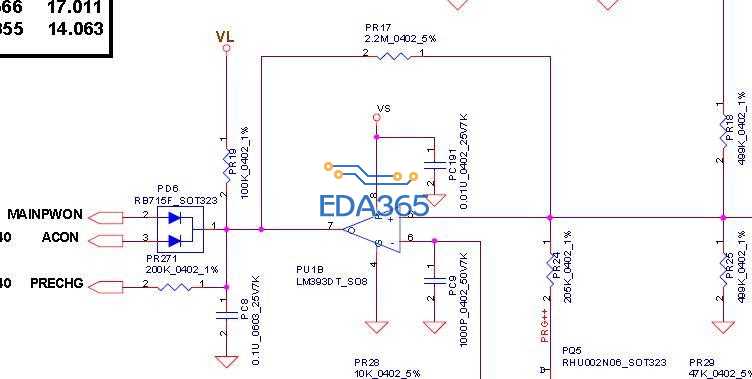

各位前辈如图 PU1B 是一个比较器，VL是上拉电压，我现在不明白是PU1B 输出高电平的话，MAINPWON ACON这2个信号也保证是搞电平吗，我现在不明白PD6为什么是反过来接的，那样的话电流也可以流过去MAINPWON ACON这2个信号吗，谢谢分析！在线等分析
坐等高手出现
PD6反过来接是因为运放输出低使能的原因！
同意樓上說的。
補充說明如果 MAINPWON 、ACON 这2个信号工作電平低於 VL 的時候，也可以防止 VL 電壓逆向回灌到 MAINPWON 、ACON 这2个信号。
谢谢大家的分析，明白了点！
