2.45ghz天线 滤波问题
时间：10-02
整理：3721RD
点击：

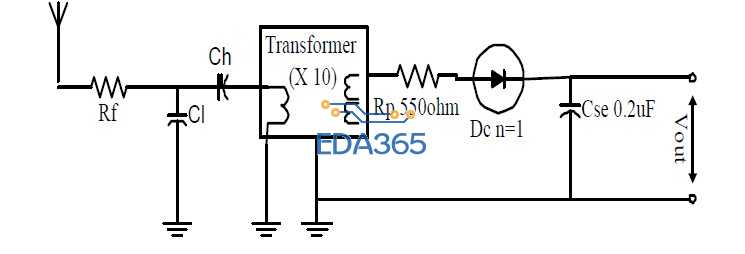

请问论坛里的老师，师兄们，我2.45ghz的天线，电路图我已经传上去了，里面有个rc滤波，我不知道这个rc到底取值在多少比较合适，一直很纠结，希望能不吝赐教一下，非常感谢~
radio trigger 电路
这里的RC不是滤波！?！
是阻抗匹配用！
我以为是高通滤波呢， 大侠，如果阻抗匹配能不能确定电容的值是多少呢? 小弟刚刚从事，对这还没怎么经验
75R的天线? 带宽好多哦 ?
对啊，不是rc滤波吧
是不是前段匹配啊。
匹配的。
我看了作者的paper，说是RC滤波器，他用430mhz举例，而我想用在2.45ghz，所以把他改成cr高通滤波~
我看了作者的paper，说是RC滤波器，他用430mhz举例，而我想用在2.45ghz，所以把他改成cr高通滤波~
这rc能滤多少?真想滤高频可以自己设计，但是匹配就得自己慢慢调了
我们做过433的，应当是几皮发的吧。
嗯，我用的是4.7pf的。
应当是这个值，很准确。
