硬件小白求指教

沒看見你說的圖片。

正常情况下是用来检测你是否有接电池的。

不好意思，忘记上图了

你看它接到哪一端就知道它的作用了 一般接到MCU

接到CPU了，

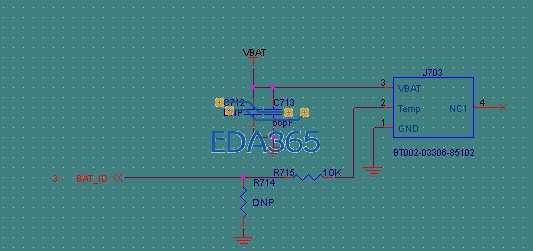

看到4樓圖片 BAT_ID 是接到 TEMP。通常一般電池內部 TEMP 是接溫度電阻(NTC)，是要連接 A/D 來讀取溫度變化，做溫度保護用。

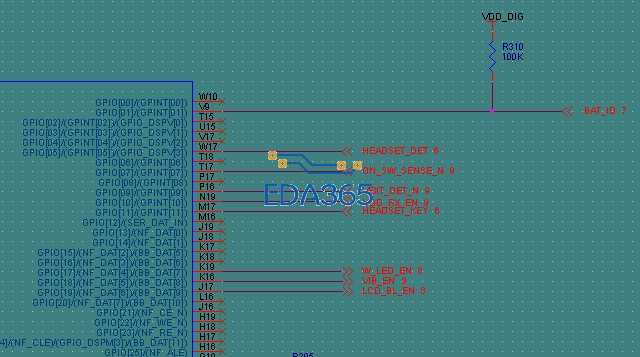

可是又看到6樓的圖片，BAT_ID 是接到 CPU端，管腳上沒有看見 A/D 功能，還接了一個上拉電阻 100K(並且在4樓圖片又串上 10K 電阻)，所以推測應該是僅有偵測電池有無接上功能。

谢谢大家热心指点！

我个人认为是检测电池电量的,如手机/MP3/MP4/GPRS等产品一般是这样检测的,J702应该是电源管理IC,R714可能是取样电阻,请拍砖.

一般用于检测温度，接到AD上；有的是为了检查是不是原装电池，这个也要接到AD上；看你的信号的意思就检测是否是原装电池的；id么，身份。自己家的电池接的电阻是个特定值，据此AD得到对应的电压，在电压范围内就是自家的电池了
