千年难遇的奇怪线路问题,请教各位大虾

时间:10-02 整理:3721RD 点击:

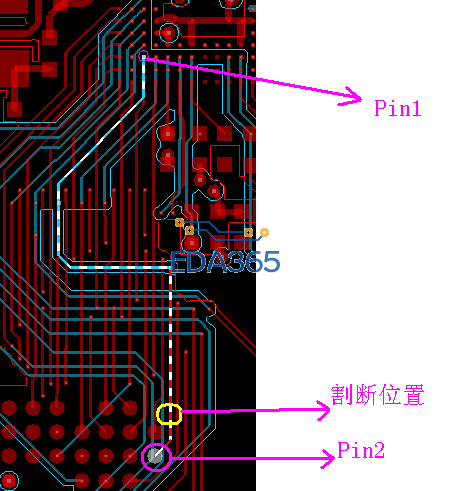

问题如图片所示:
PIN2为信号输出端,PIN1为信号输入端 走线路径为红色顶层盲孔到蓝色第三层,然后再从第三层直接到BGA焊盘引出。(蓝色第三层路径上多打了一个到第一层的盲孔)
实验一:用表二极管档量PIN2与PIN1通断情况,导通
实验二:用表电阻档量PIN2与PIN1之间电阻为0.8几欧姆
实验三:焊上PIN2所在的芯片。让PIN2芯片正常工作,在PIN1芯片处测量输出信号
        测量结果,除了图中所示线路在PIN1处测量不到信号以外,其它管脚信号均正常
实验四:在线路顶层如图所示位置割断铜箔,此时测量PIN2输出信号正常,
        线路线宽4,5mill,线距5mill,5mill盲孔  信号频率小于100KHZ
问题点如上所述,小批量20片板子问题点都相同,目前此批量板子已经封存待报废
为什么信号就是过不去呢?各位大虾小虾有没有遇到过这样的问题,或者是有何解决思路呢?
望大家指点迷津~~有任何奇思妙想也尽管提出,感激不敬


测量PIN1是否对地或者对电源短路,又或者对其他线路短路!
很可能是前两种!

短路情况早就查过了,没有对电源或者地短路,也没有与旁边的的线路短接!现在怀疑是否与第三层那一小段线包地有关

保持原样不变,直接飞条线试试……

和4樓一樣意見…請問測試結果?

没有办法飞线啦,线路在底下三层,割不断也飞不出来,怀疑是与转弯的那部分包地有关系

保持原样不变,直接飞条线试试……

是不是哪里有大电容之类的呢,导致信号负载大起不懂

拆去pin1的芯片和这个网络所有的器件,肯定问题消失

请问  PIN2所在IC输出的什么信号   这条线有多长? 谢谢

我以前也碰到过一个奇怪的问题,一块很简单的8个数码管的显示板,是双面板,因为走线稍微长了点,数码管就没显示了,也是百思不得其解,后来想想是不是数码管显示信号也属于高速电路范畴呢?

冷笑话么!

直接飞线没有办法飞到BGA底下去,除此以外,所有方法全部试过 ,全部无效,依然无解

板子问题可以通过飞针测试排除啊

这样我也不懂了………………
