HDMI设计-EMI-如果降低对其它电路的干扰

最近在搞一个MINI-HD的DVB-S2的主板。
第一版 HDMI离TUNER有点近。加上没加共模电感。测试接收门限，值很低。
接HDMI测试和只接AV进行测试，差10多个DB，最高的有20多。（接AV测试，是OK的）
ALI方案公司也没什么好办法解决这方面的问题。所以比较头疼。因为这个主芯片太容易受干扰的影响了。
初步分析是大部分是辐射干扰引起的。加屏蔽罩没能很好滴解决这个问题。
TUNER重新布局，调离HDMI。
HDMI手工进行等长布线。不过不是平行布线。按HDMI原厂的意思是等长比平行重要。
因为版图大小的原因，无法更改HDMI接口位置。要走平行就无法包装等长。鱼与熊掌无法兼得。
主要是想解决EMI方面的问题。不知大家是否有什么好建议。希望各位不吝赐教！谢谢！

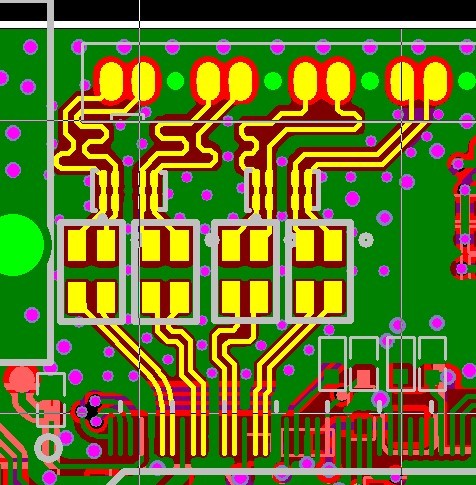

PCB布线截图如下：中间为共模电感+ESD保护

手工走线  有点丑  不是router差分等长走的

这种走法，真是不敢恭维

中规中矩的走法  这个方案做的时候是OK的。现在是因为要做得非常小，一张IC卡差不多大，你懂的。加上接口比较多。没办法的事情。现在想要做的是  如何尽量降低EMI?HDMI信号对信号接收电路影响太大了。
3W原则，等长，阻抗匹配等方面我也会。这不是想在条件不充足的情况下，试验一下吗?想看看是否有人做过类似的研究。有研究才有进步。先谢谢大家！

走差分，你这这么短的先忽略等长吧，
现在你都完全没有差分了！~

之前我测试过一款ALi3606方案的DVB-S2机器，分别接HDMI和CVBS测试，有些方案的tuner不会有影响，比如5815S，有些方案tuner有影响，就是在2000多的一个频点（具体我忘了），接HDMI的灵敏度要比接CVBS测试的要差几个DB。tuner供应商那边做了个临时的解决方案，就是在tuner与上盖之间加了一个弹片，结果正常了。据说是弹片可以改变辐射的方向，但这种方法终究不是最终的解决方案

我做的是ALI3601的，而且是迷你型的机器。做小做好，难哪。
大板上的情况和你的差不多。不过指标都是OK的。

ALI3601方案，我也接触过，不过不是S2的。而且板子也比较大。做mini型机器，应该有卖相，但的确不好弄。tuner部分，你是做on-board的吧?

是ON BOARD的。-S的比-S2简单，信号接收也比S2的要好。当然了，两者不能同等而言。还是只能摸索摸索了。
期待大神出现！

5楼说的有些道理，这块鱼和熊掌确实不能兼得！

前天按差分发样了。不过还是想改个等长的。没人这样尝试过，应该有点意思。
