耳机接口问题求助

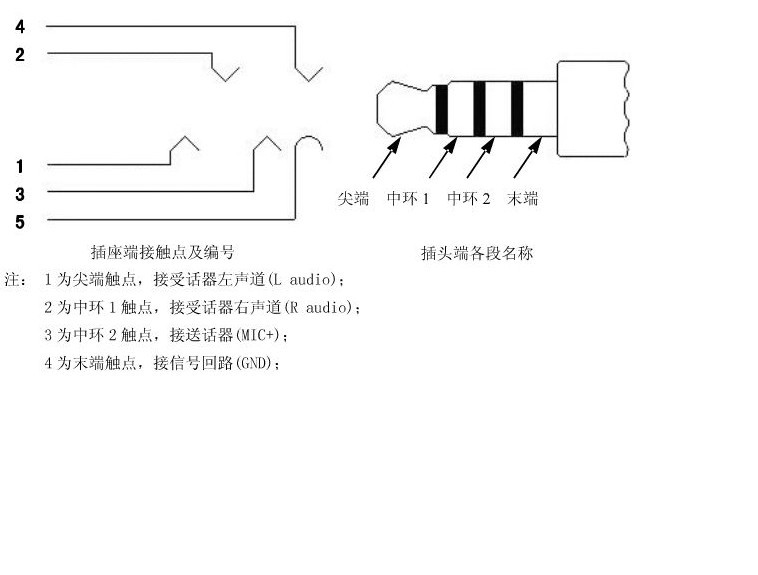

标准耳机三通道的phone jack 接口定义是左通道、右通道、GND, 四通道的phone jack 接口定义是左通道、右通道、MIC+，GND（如图）；

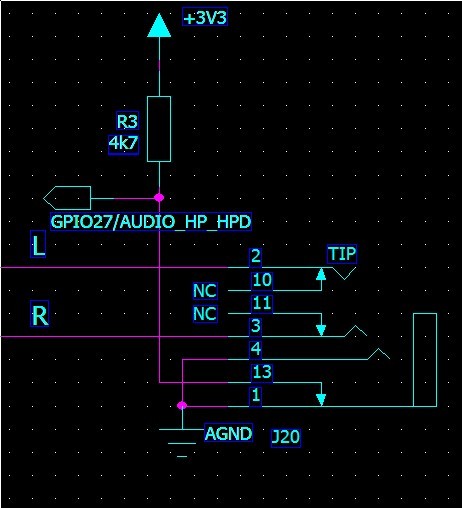

那我下面原理图中PJ-5017DS1这个上拉的是MIC+吗? 看起来是检测用的?和标准四通道一样封装的可以用吗?现在PJ-5017DS1买不到，想换个，但不知道用其他可否替代。



你原理图没有画错吧，有没有结构图?从图中看PJ-5017DS1的p13一直是拉低的，也起不到检测的作用啊?

不啊  耳机座子里面有弹片，插入后拉低， 我现在想这个可能是三通道的，只是加了个插入检测功能，因为很多接口有HPD热插拔检测功能，不知道这个是不是。

但是从你的原理图来看是没有弹片可以拉低的，所以想说有没有实物的结构图贴上来看下。
或者你的p4和p13对换下的话，也还说的过去，做一个三段式的耳机座子，带检测。

插拔本身就有检测了,像你这样的插头一般是带咪头的啊

个人认为 原理图只是代表你的设计思想 主要还是看你的封装是怎么定义的 找到实物和封装 对一下就可以了 单单看原理图是没用的 他可以代表很多意思 我认为你对这个器件还很不了解 用万用表 测一下它的电器连接吧 直接对插一下测测 个人建议，谢谢
