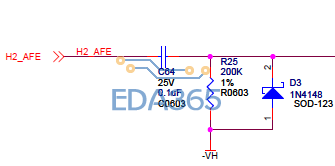

求助！电路分析！

不明白，你想要的结果是什么?
这个电路有点儿问题吧。

输出看是对地还是对VH端，不过输出波形应该都是一样的，输出波形形状与CR的充放电常数有关，得具体情况具体分析！

如果是負電壓想不出來，換個方式 ，基準電壓提升 5V (指的是GND)，換句話說輸入是0到+5V方波，-VH=+3V，然後求得答案，再將結果調降 5V，這樣是不是比較好理解。
如果可以用 SPICE 仿真(或是其他相似的仿真軟件也可行)，馬上就有答案了。

已经仿真过了，还是个方波，只是电平变了，现在不明白怎么分析这个电路的输出电平

我想你仿真的频率一定很低，如果平率高些的话应该可以得到近似的-2V ,

看1N4148的Datasheet，Vfr

谢谢

我很喜欢看4楼的解释！EDA365小编
