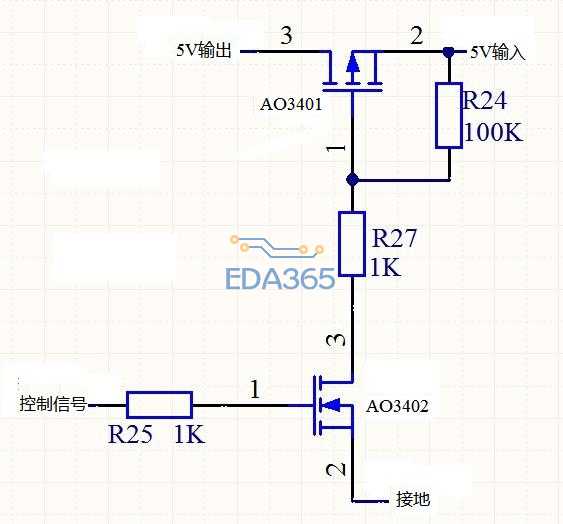

用MOS管设计的电源开关，各位帮忙检查一下有没有问题啊！有图~~~

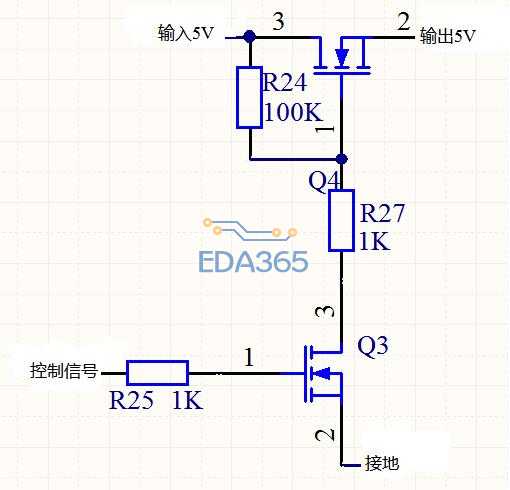

用pmos管的电路，就像7楼说的，NMOS是需要Vgs＞0，需要的驱动电压比较高，用起来比较麻烦，PMOS就简单了。只要将你上面的第二幅图，PMOS+NMOS的原理图里面的NMOS管Q3换成NPN三极管就行了，基极接R25,发射极接地。

Q3换成三极管吧，这里只是控制用的，用MOS比较浪费。
用NMOS的导通电阻小，工艺简单，成本比较低。

LZ要考虑你使用的电流大小，一般50mA以下被控制的功率管可以为sot23-3的，控制也为这个sot23-3，如果大于这个功率管在同样面积选择pmos功率管一般从2A-5A范围，控制管还是用三极管。

如果我把Q3换成NPN三极管，最上面的电路图整体行得通吗，请帮我看看原理对不对，急着画板子，谢谢~~！

从这个原理图上看，管子导通以后电流会比较小，SOT23—3应该可以满足要求！
你的意思是PMOS可以承受更大的电流对不对?

从这个原理图上看，管子导通以后电流会比较小，SOT23—3应该可以满足要求！
你的意思是PMOS可以承受更大的电流对不对?

这个电路只能用pmos，不能用nmos，在这个地方就像是H桥的高端驱动，用nmos的话，驱动电压必须大于被控电压2.5v左右才能让nmos很好的导通。要用nmos必须使用升压电路

9#正解，

pmos管的RDS会小一些，所以用pmos会更好

非常感谢，我居然忘了增强型要满足开启电压才能导通！

额。9楼是你自己啊

哈哈，好滴，现在全明白啦

小编第一个图中的Q4工作状态有问题吧！  NMOS还加一个电阻 R24不是就导通了吗

不好意思，我说的是8#
