用这样的开关作为芯片的电源开关合适吗?有图~~

时间:10-02 整理:3721RD 点击:


用这个电路控制一个芯片的电源,基极接控制信号,集电极接5V电压,发射极接芯片的电源脚,这样只有控制信号是高电平时三极管才会导通,然后芯片才能上电。
请问这种方法可行吗?还可以有哪些改进呢?或者应该用光耦继电器更好一些?
--------------------------------------------------------

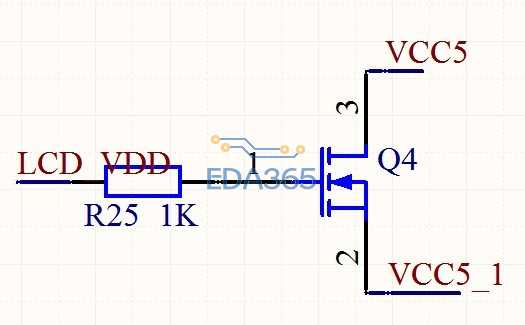

现在改用以下这个电路,请各位给点意见,可行吗?第一次用MOSFET,不太懂,谢谢~~!

找一个PMOS比较合适。三极管压降大

有道理啊,多谢指点

2楼说的对,用MOS管来控制比较好!

好嘞,这就改成MOS管去

新问题,自己顶上去!~~

建議可以參考  http://www.eda365.com/thread-66560-1-1.html  裡面的原理圖,順邊看大家討論。

另外這是其他人用過的電路圖 http://222.73.161.158/index.php?action-viewthread-tid-463918  參考裡面的3樓和4樓。

非常感谢,这真是个好帖子!

他图上画的是NMOS,已经不是什么三级管了

图片就是MOS管了, 只要速度和电流没有问题,那就OK了。

小编如今还在吗,那个元件中哪个库里啊?
