业余做一个可控硅交流调压器，大家帮忙看下哪里有问题

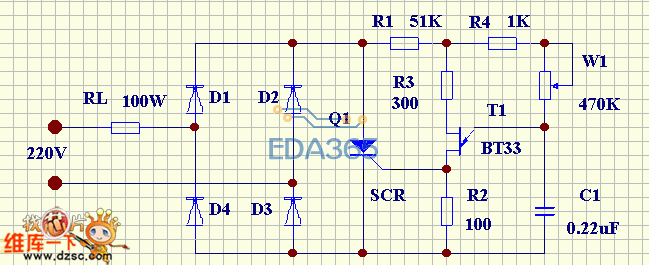

根据这个图做的电路，问题是：无法调压，RL两端是220V ，整流后几乎无电压。
疑问：是不是电路有问题?RL两端是怎么形成回路的（看起来是直接从可控硅过去的 ，可控硅是6A单向的，T1是BT33F）?

你是不少了負載，造成短路。或是該將 LOAD移到SCR上 ，UJT 要有電壓，SCR才能功作。

我昨天把负载改到SCR的下面了，一通电R2 100欧的电阻就烧掉了。负载在SCR的下面难道有电流到它的控制端上吗?谢谢！

是不是可控硅触发电路配置不对，使可控硅导通角度太大绝大部分时间处于导通导致的?建议小编检查一下单结晶体管组成的触发电路部分！

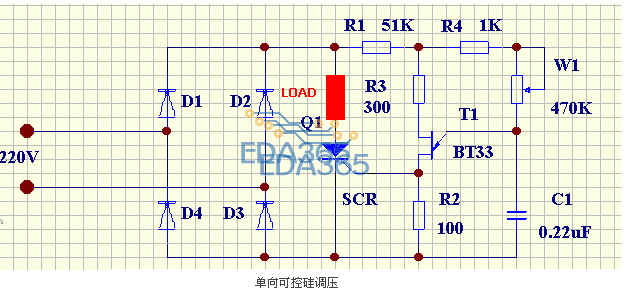

請參考別人的電路圖 。 LOAD 接 SCR 上端 和 SCR 下端結果是不同的。

搞不懂，
