VGA输出电流幅值不足，显示亮度低，何解？
时间：10-02
整理：3721RD
点击：

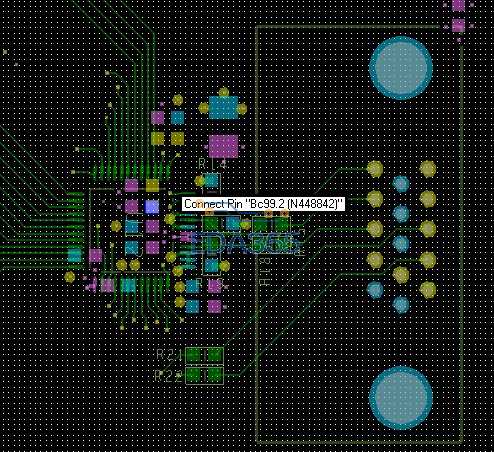

我用的是ADV7123做视频转换芯片，PCB见图，做了电源分割，没做地分割，问题如题，哪位兄弟做过这个的希望给点建议
Rset电阻换下试试 下拉的75Ohm电阻改为82Ohm试试
今天才看到，先谢过你的回复，我换了Rset完全没有反应，而且小到120欧都没有变化，我想会不会是IORGB三个模拟输出离接插件的距离太远了，造成信号反射之类的损失，不知道会不会是这个原因，另外pcb上这几条模拟线的阻抗比75小，望讨论
我觉得这个问题和PCB问题应该不大把，主要看原理才对，RGB模拟输出频率才多少……
能不能原理图贴上来看看。看起来是驱动不足，感觉也是Rset有问题，或者是你的Vref太低了。如果是幅度差一些的话，可以考虑2L说的，将电流源负载电阻75Ohm改成82Ohm试试看。
同意4楼的说法。
个人觉得这个和PCB应该没多少关系
VGA线材不行
