求一个12V的限压电路

给ISL1557供电是12V，要做一个限压电路，使得电压不能超过12V。找了好久也没找到个好的方法，前来求教。

可以參考  http://www.edaboard.com/thread192828.html   裡面的4樓文章
http://www.eeworld.com.cn/mndz/2011/0527/article_9215.html

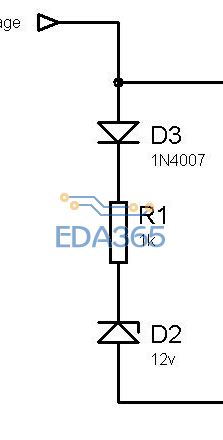

谢谢你提供的资料，三极管的基极加这部分电路

，看不懂他是如何让三极管导通的。

Vin=Vf (D3) + Ib x R1 + Vz (D2) + Vbe
Ib =( Vin - Vf (D3) - Vz (D2) - Vbe ) / R1
三极管要導通先要有 Ib ， 所以 Vin 要大於 Vf (D3) + Vz (D2) + Vbe 的電壓。R1 只是限制 Ib 的大小。

谢谢您的解答！
这个图中12V稳压管作用是什么?
那个继电器附近标出的两个12V是怎么来的?跟input voltage有关系吗?

当电压高于12伏时，导通

三极管要導通先要有 Ib ， 所以 Vin 要大於 Vf (D3) + Vz (D2) + Vbe 的電壓。R1 只是限制 Ib 的大小。
D3 電壓固定約0.7v，Vbe也是固定約0.7v，所以圖上的 D2 崩潰電壓就是決定限制電壓的高低 。
那个继电器附近标出的两个12V是怎么来的?跟input voltage有关系吗?
=>看起來應該是獨立供應12v電壓。換個說法，選擇了12v的繼電器，就供應12v，選擇了5v的繼電器，就供應5v，這樣你明白否?
