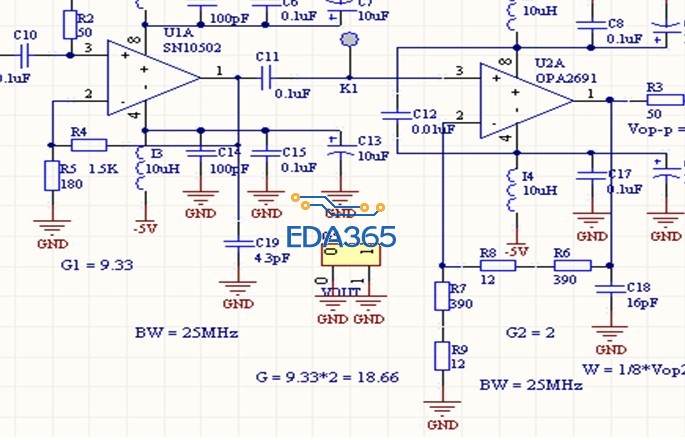

高频问题，这里的电容是什么作用？

也不算是扩频。最大程度的利用运放的带宽，提升截止频率附近（是前面不是后面）的相位。
但是引入的极点减小了相位裕度，容易导致振荡。

想请教一下，对这一块不是太懂。
1、这两颗小电容有没有高频滤波、消除干扰的作用?
2、这两颗小电容对运放的极点（通频带）影响究竟有多大?对相位（工作稳定性）的影响究竟有多大?
3、这两颗电容的主要作用应该是什么?
由于主要从事数字电路这块，模电只具备一定的理论，所以分析这个实际的电路还真比较痛苦！

1.这两颗小电容没有高频滤波消除干扰的作用。即使有干扰，也要在输入端和电源端去抑制。
2.这个电容的作用就是运放驱动容性负载表现出的特性，按照这个字段搜索有很详细的资料。
3.幅频曲线总有下降为零穿越x轴的时候，这个电容的作用就是在穿越之前在挣扎一下。把穿越前最后的有用增益在抬起来一点，以更陡峭的斜率穿越x轴。
4.在相频曲线上看也有和3.类似的效果。但是把穿越点给提前了，离悬崖更近了。
5.波特图玩的就是见好就收，在截至频率之前增益要越大越好。一旦到了截至频率跟前就要马上往x轴下面跑。一定要赶在相位裕度跌到45-60度之前跌下x轴去。

最大程度的利用运放的宽带是的，那个芯片只有在高速的时候是100MHz的     本来放大的倍数为10，但加了这个电容后会使宽带增宽，但我还是不明白这个电容的值怎么确定，有这方面的资料吗，我觉得这样的资料很好的  特别对带宽不高的芯片

      这个电容并不能使放大电路突破运放的增益带宽乘积限制。只是一般的电路没有利用截至频率之前那一点点带宽，而这个电容帮助放大电路利用了截至频率之前那一点点带宽而已。
    所以说不算是扩频，只是最大程度的利用运放的带宽。
    这项技术无法把带宽不高的芯片变成带宽高的芯片。

噢，受教了     大虾有这方面的资料吗?后者这个应该在百度上搜什么字眼啊

运放驱动容性负载是个很常见的话题。

谢谢baifanshuishou 的答复，谢谢！
请问你是使用了仿真软件吗?不然幅频和相频曲线怎么知道得这么清楚！

看了 不是很懂 嘿嘿

强烈支持。
