关于倍压电路的问题
时间：10-02
整理：3721RD
点击：

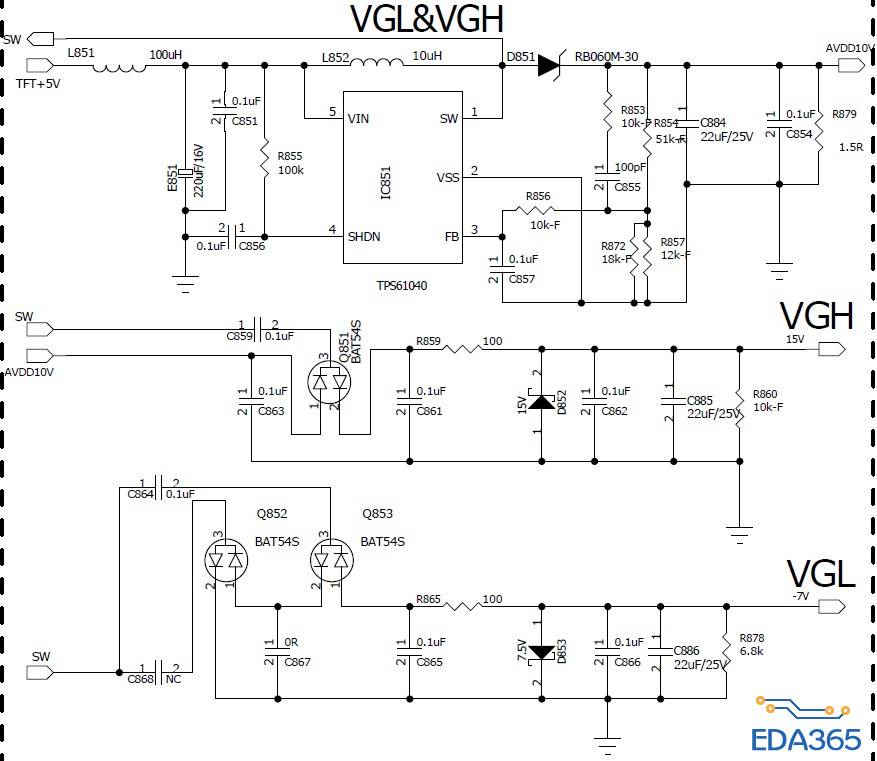

如图，图中VGL-7V怎么实现的（15V那个看懂了），主要VGL那一路两个BAT54S怎么工作有点看不懂，请高手指点。
其实VGL-15V，VGL-7V，还好理解！
VGL 原理同 http://www.eda365.com/thread-58993-1-1.html 裡面所說的，只是C865之後用 R + zener diode 穩壓成 -7V。
Q852 和 C868 是沒作用的，直接刪除不要看。C867 是 0R ，所以短路到地。所以你的 VGL 工作原理同上面帖子裡面的原理圖。
感谢解答
貌似七寸液晶屏的供电电路呀~
