复位电路的讲解

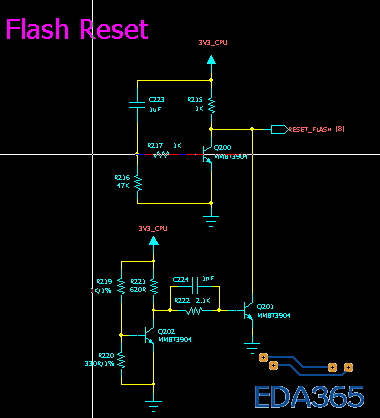

圖太小了，看不清楚電路上的值，想幫你仿真也難。

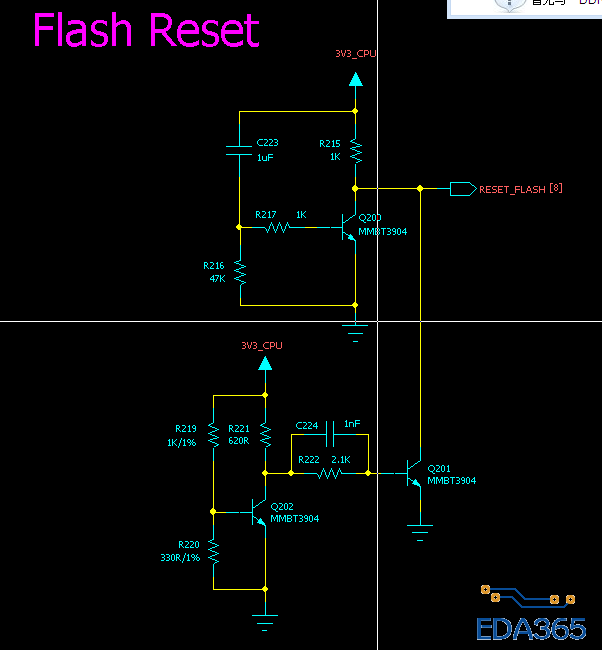

放大了少少

q

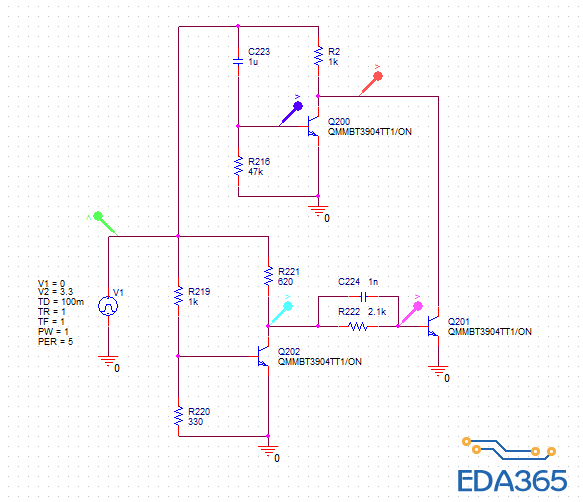

仿真結果如下，有看不懂的地方，大家一起討論。

看得不是很明白，R219和R220之间的点位，应该是足够让三极管Q202导通的，这样的话，C202的集电极不是被拉低到0V了吗，Q201就只能处于截止状态。
还是请你讲解一下吧，谢谢

貌似看明白了，谢谢啦！请问你用什么仿真软件来仿真的?能把安装包和改软件的使用方法发给我学习一下吗?不胜感激！licvin@126.com

貌似看明白了，谢谢啦！请问你用什么仿真软件来仿真的?能把安装包和改软件的使用方法发给我学习一下吗?不胜感激！licvin@126.com

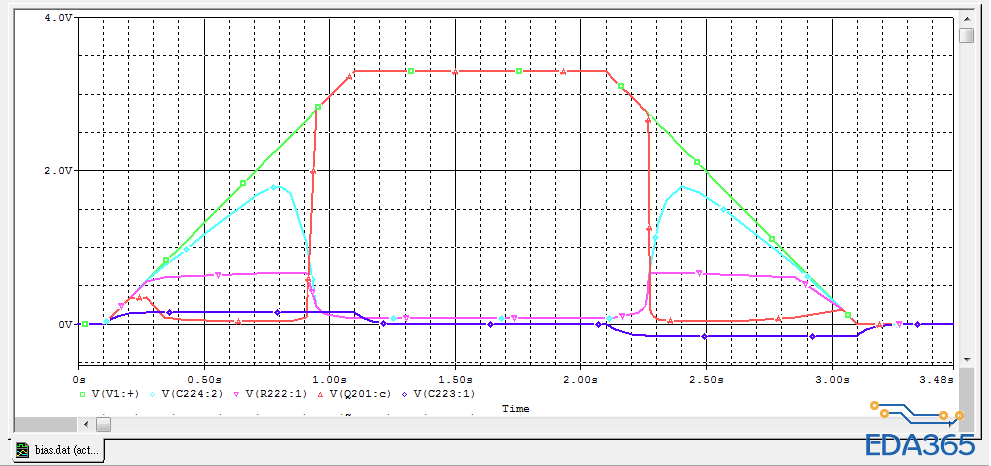

再看下張圖電流變化，橘色是總電流，當V1電壓慢慢上升，一開始 Q202 是關閉的，所以電流會流過Q201，當V1上升，使R219和R220分足夠使Q202導通時候，這時候Q202 C極有電流流過，相對應的Q201 B極則沒有電流，換句話說Q201 VBE=0V，Q201則截止，所以Q201 C極上應該有電壓的存在。 C224和R222是在做RC延遲用的。

用的是啥软件！

ORCAD PSPICE 仿真軟件

电路上面一半看明白了，下面一半还确实不太懂?

您好 有ORCAD PSpice 的教程么 3Q

[Spice论坛]裡面，和裡面的[Spice资料区]
http://www.eda365.com/forum-33-1.html
http://www.eda365.com/forum-41-1.html
[Orcad论坛]裡面，和裡面的[資料區]
http://www.eda365.com/forum-9-1.html
http://www.eda365.com/forum-42-1.html

谢了哈3Q

学习！
