看看这个LED灯，怎么不亮

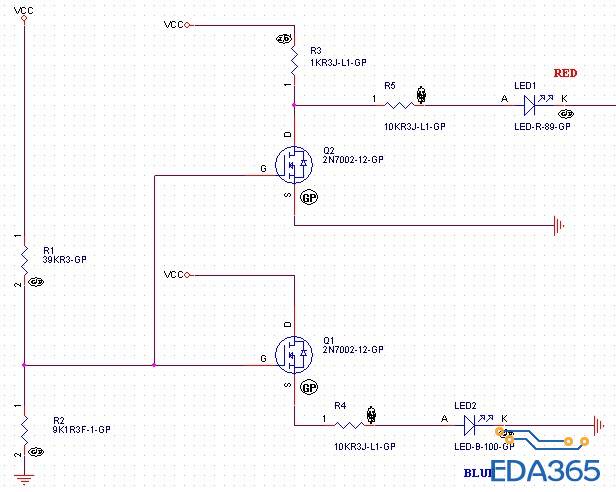

麻烦大虾些，帮我看看这个线路，当VCC为5V时，LED1亮，LED2不亮;当VCC为12V时，LED2亮，LED1不亮；但我觉得这个原理是没有错的，但我用这个线路去试着焊出来，5V时，LED1亮，LED2不亮，符合要求，但12V时，两个灯都不亮了，烦请大虾些，帮我看看这线路，提提改进意见了，谢谢了。

图中LED1的K端接地，2N7002的Vth(1.0V~2.5V),还望大虾，高手，不吝赐教，小弟在此先谢过了

Vcc=5V时，Q2 G端0.935V，Q2 不导通，有零点几毫安电流流过LED1；
Vcc=12V时， Q2导通，LED1 就不亮了；
再看 Q1，即使Vcc=12V时其可导通，S极最高也只有1.25V，LED不会点亮。
各位以为然否?

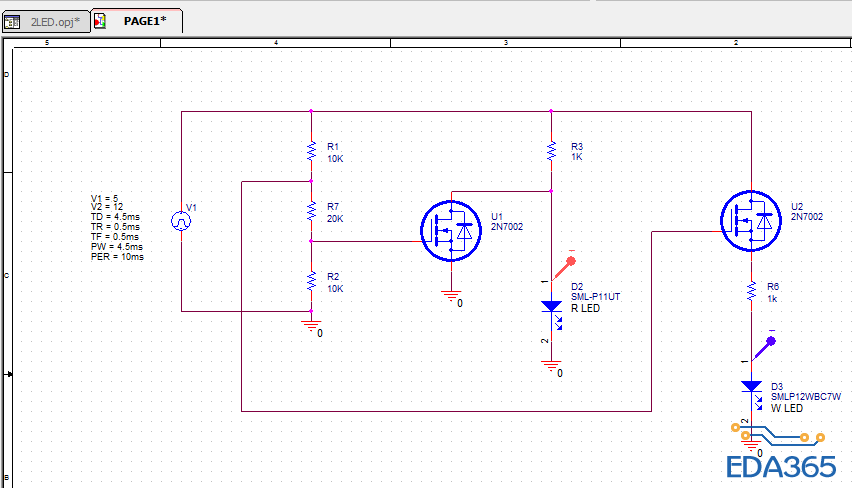

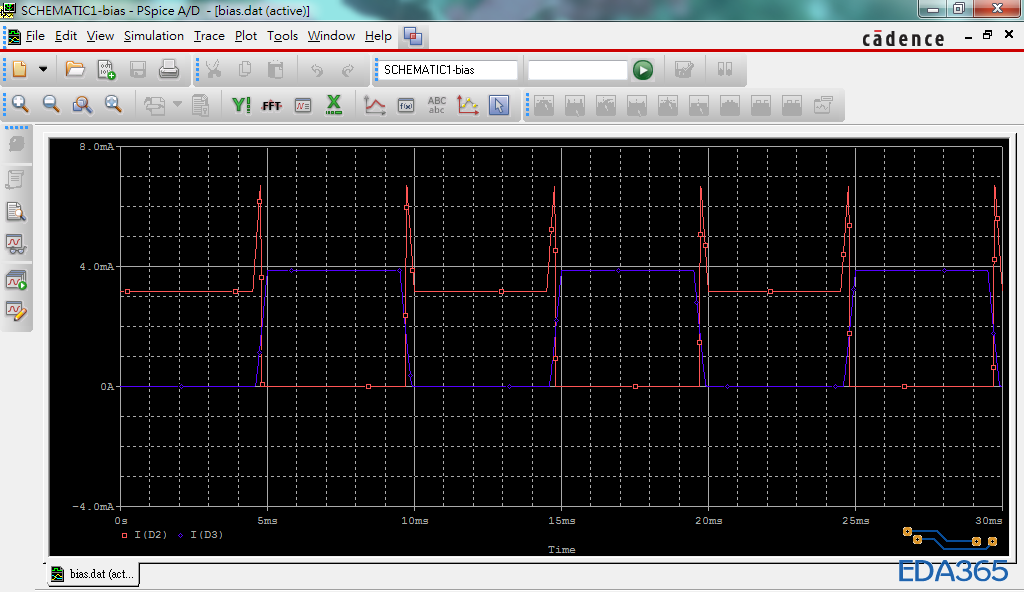

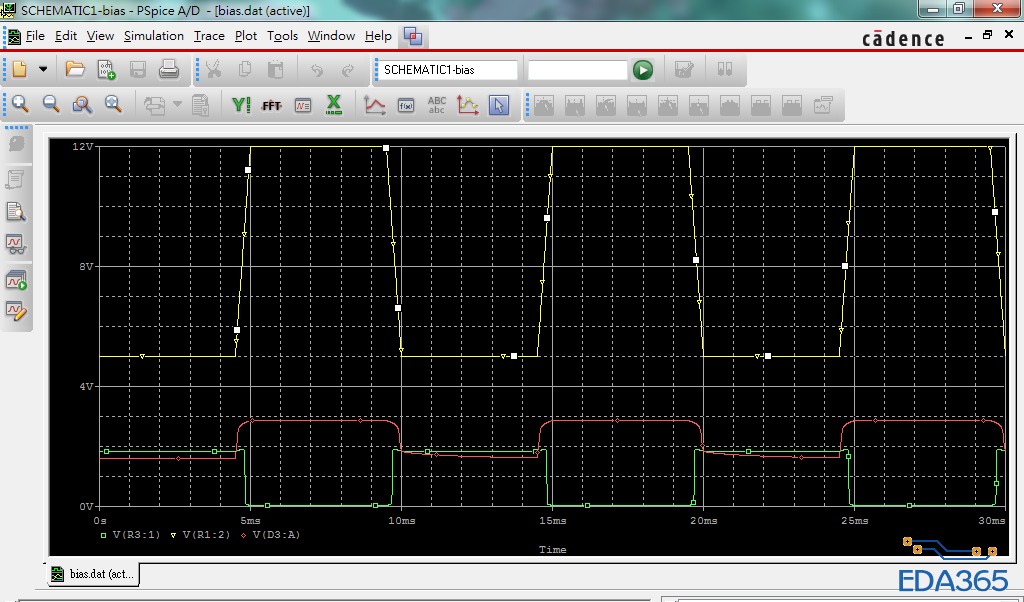

幫你修改電路，並做了仿真，請看結果。

不是1.25v你是怎么的出来的?

能否解释下他的那个为什么会是那个样子啊?他的那个12v的时候led1不亮了，这就说明Q2导通了  同样Q1也应该导通啊   导通之后就应该亮啊，仿真出来的为什么会那样?小编可否解释下?

樓主的原理圖，12V分壓約小於LED2的VF，所以LED2不會亮。
(如果沒猜錯的話，由原理圖來看，LED2 應該是藍色的。一般來說藍色和白色的LED，VF約2.9V)
12V經過39K和9.1K分壓，得到2.2V，所以使Q1導通，所以LED1不會亮。
5V經過 39K和9.1K分壓，得到0.945V，Q1不導通，5V電壓會經過2個R(1K，10K)和LED1，所以LED1會亮。

谢谢

補充說明，我用的仿真的LED手冊資料。

39k，9k分压得2.25V，减去Vth 最小值 1V 得 1.25V。

根据你这样，5V输入D3会亮了，12V输入，则两个灯都会亮哟，我是想输入5V，亮一个灯，输入12V亮另外一个灯，但从你原理图中，看不出来，因为输入如果为5V，则U1的G端电压为，1.25V，U1导通，D2不亮，这时U2的G端电压为0.75*5已经亮了，输入12V时，效果也是一样呀

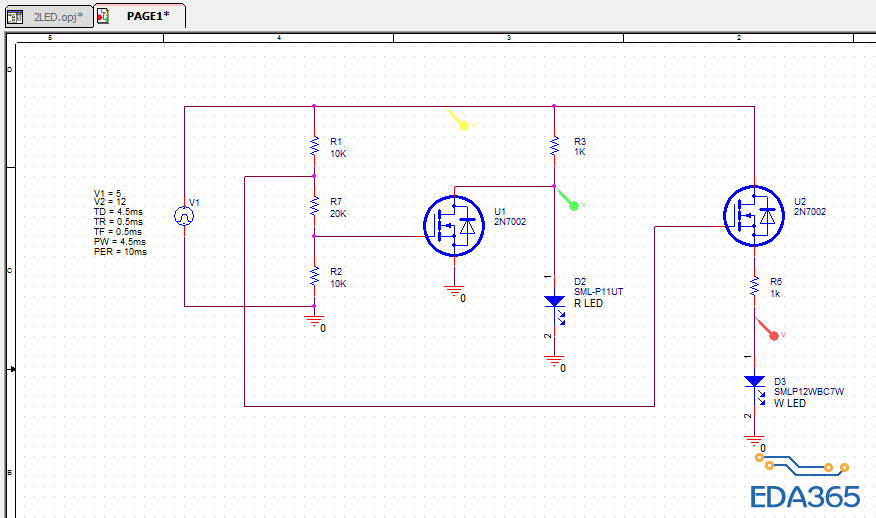

首先說明一下，選用不同 LED ，則 VF 會有差異。
我的原理圖上面 D2 是紅色的，VF=1.8V。D3是白色的，VF=2.9V。
所以我的最後計算的結果，可能跟你想的到不太相同。
當 VCC=5V 的時候，
U1 的 G 極 = 1.25V (< Vth ，Vth=2.1V)，所以 U1  D 極和 S 極不會導通，所以 D2 有電壓，電流約 3.1mA。
U2 的 G 極 = 3.75V (< Vth + D3 VF，二者相加約5V)，所以 U2 不會導通，D3 沒有電壓，所以 D3 不會亮。
當 VCC=12V 的時候，
U1 的 G 極 = 3V (> Vth ，Vth=2.1V)，所以 U1  會導通，所以 D2 的 D 極和 S 極導通，D2上有不會有電流，D2 就不會亮。
U2 的 G 極 = 9V (> Vth + D3 VF，二者相加約5V)，所以 U2 不導通，D3 上會有電壓，所以 D3 上會有接近 4mA 的電流流過，D3 會被點亮。

如果仿真的東西不準確，要這個仿真又有何用? 那為何要大費周章去學習呢?
知道了原理，用仿真去看結果，是最快速知道答案的方法。如果不相信，可以用紙筆計算一下，就知道對不對了。

学习一下！

感谢大家的大力支持，在大家的帮助下，我打开了恩维，然后找出了我自己想要的线路，谢谢大家
