电路中-5V是怎么算出来的

过来看的，没有一个智者出手，请网站总管理员帮忙。

如果沒有記錯，應該是由電阻R268和R269決定的。查一下蕊片規格書就可以，一定有說明的。

LX是方波信号，-5v有LX的占空比来决定，有LX信号的占空比由FB Pin决定，具体的你可以去研读下SPEC。

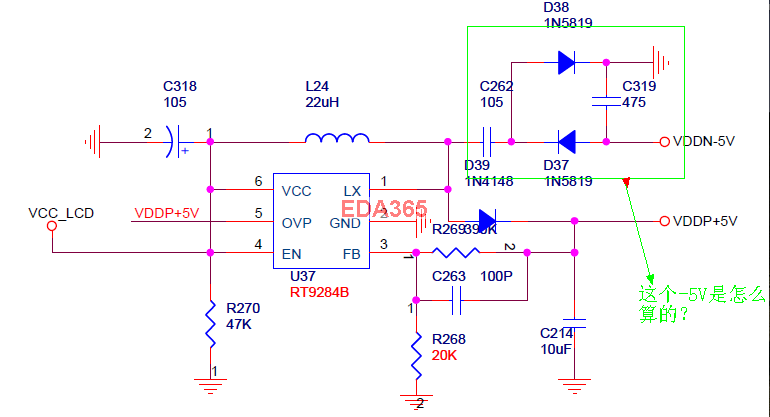

首先感谢4楼提出宝贵的解释，不过4楼的说法是蜻蜓点水，说的都是常理，没说到本质上。LX 端是输出方波，经过电容耦合得到-5V，想问的是从电容耦合后是怎样得到-5V的?要从上图绿色框中原理上说，谢谢。

應該說是由電阻 R268 和 R269 決定 +5V 的電壓，所以 LX 上的空佔比會固定下來，這個空佔比會剛好形成 +5V，同時也可以利用這個的空佔比來產生相同-5V。
LX 上在 HIGH LEVEL 經過 C262 和 D38 ，使得 C262 在脈波的 HIGH LEVEL 變成接地，所以 C262 會開始儲存電荷(原理圖的左端為正，右端為負)。接下來 LX 的 LOW LEVEL 脈波出現，使得 C262 經由 D37 導通，此時 C319 的 -5V電壓端(原理圖C319的下端)就是等於負的 C262 端壓+ LX 上的脈波高度，所以形成負電壓產生器。

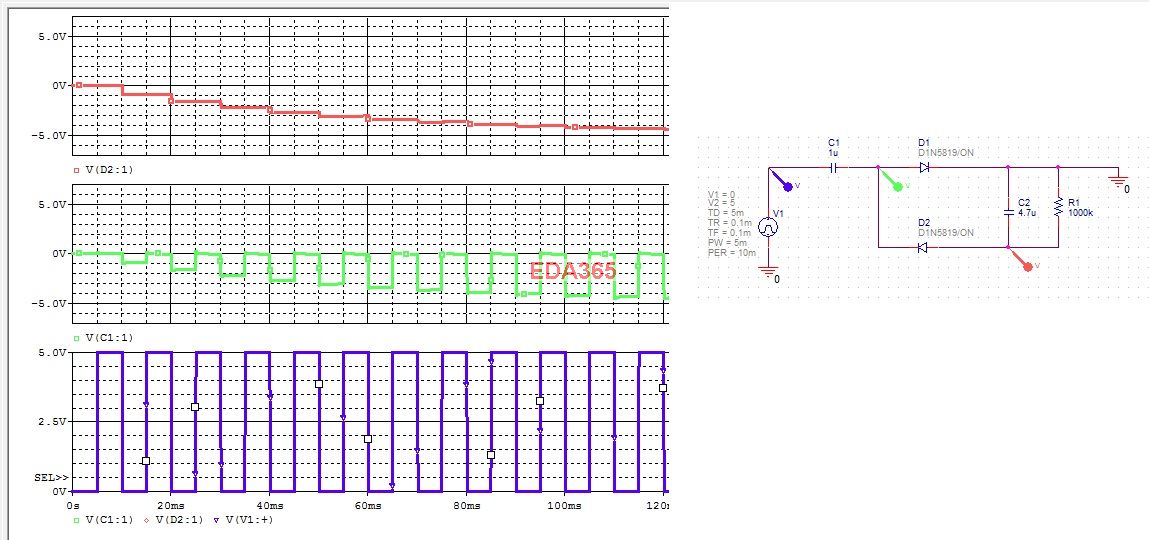

C262 和 (D38 下地)， (D39輸出)  剛好形成電壓位準偏位的作用。原理可以參考下圖的仿真。

谢谢金牌会员的精彩解答，还为解答做啦实验，非常感谢，EDA365不错。

这仿真器好强大…… 求介绍

6楼强人，建议你建个群，以后大家有困难都来找

6楼强人，建议你建个群，以后大家有困难都来找

很专业，很强大

原理是在开关导通时C262经过D37放电，所以电压是与+5相同的。

这个论坛有强人！

在于D37,38
