求救，开关电源芯片LM2596尖峰脉冲怎么处理

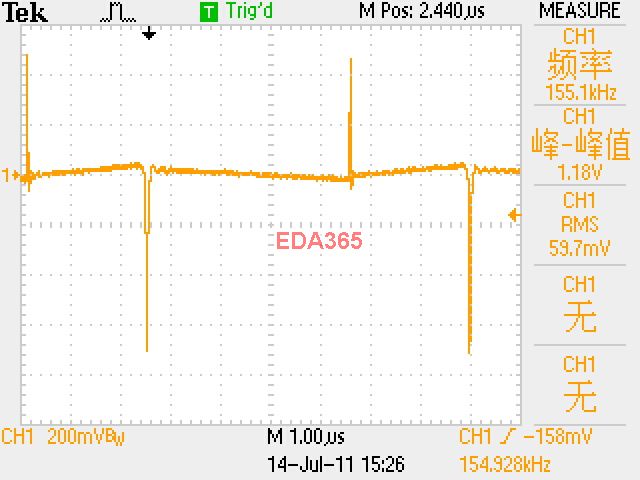

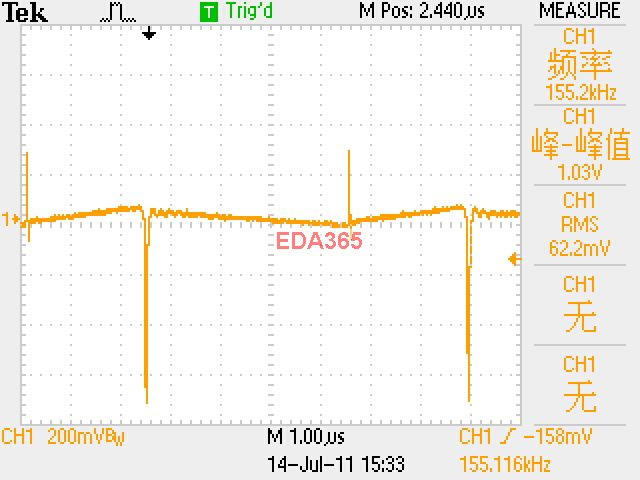

这个从波形看感觉是与开关频率同步的纹波，如果是的话这种纹波是滤除不掉的，只能想办法减小：调整电感值或电容值来减小

- -别在意。开关电源都这样。

你的是波器測棒如果是10:1衰減型式的, 那有可能是測棒被干擾了, 在測試的時候, 測棒要遠離電感器, 可以改變測棒方向, 並且測棒的GND與探點, 最好是落在遠離電感器的電容器二端上.

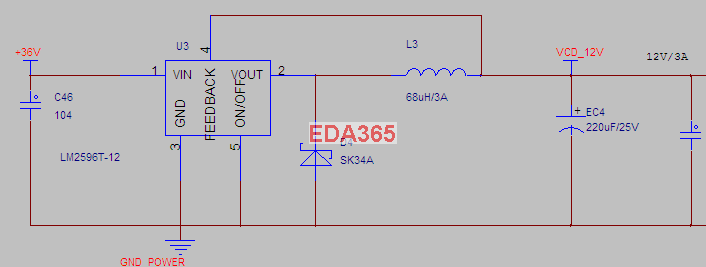

建議在EC4後端可以串上磁珠, 再接一些小電容器(100nf, 10nf,1uf)下地, 有助減小尖峰脉.

回复 jacklee_47pn 的帖子
测量工具没有问题的
我后来又网上搜索了其他人的试验，他们的波形是正常的

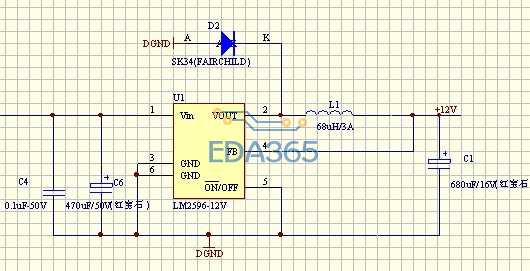

又测量了周立功LM2576的波形，文波很少。2脚输出是方波，也没有尖峰。而我搭的电路，尖峰很严重
网上又说LM2596,10元以内的是假货，我买的2.5元，看来是买了假货了

建议在EC4的旁边并联一个小一点的电容，我以前是这么做的，O(∩_∩)O~

开关电源在上下桥切换时产生的，你能做的只是降低，没办法去除。

加滤波电容吧

1. 输入电容太小
2. 输出电容需要低阻抗的电容，推荐钽电容或大容量瓷片电容，不建议用普通铝电解
3. 续流二极管要尽量靠近电感，和滤波电容尽量靠近在同一面接地。背面接地的过孔要多几个

看一下DC/DC的layout指导，看看人家是咋layout，然后原理图中电容的选择也非常关键。不知lz的反馈pin是否原理图是对的

学习了

建议：反馈网络连接到电感之前，再测试一下
