求助！帮忙讲解下电路原理，谢谢！

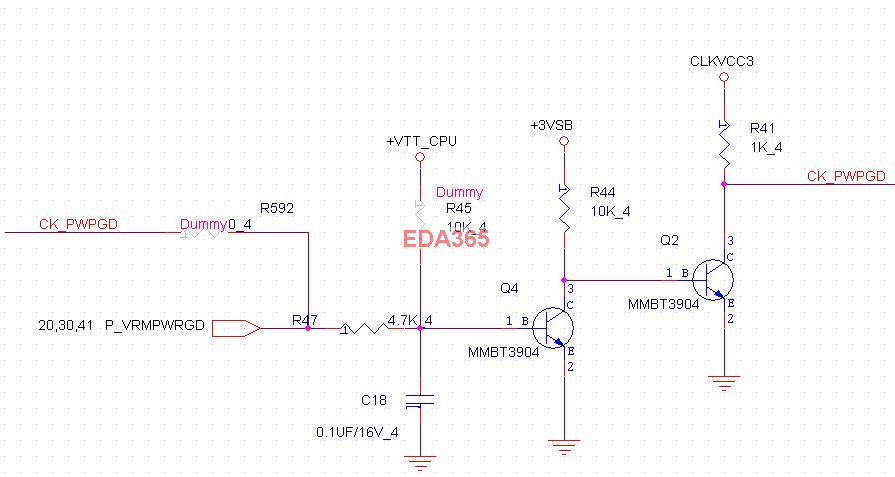

这是哪边的线路?只是些简单的控制而已。

对，就一控制电路而已！

不解其意, 輸出 CK_PWPGD 信號, 為什麼經過 0R 又回到輸入端?

1.TO 4F, 電路是那樣子應該沒錯！ 原設計應該是P_VRMPWRGD直接接到CK_PWPGD的; 只是某個因素, 要加入這個電路Workaround, 如果這個電路沒問題的話, 那個電阻是不裝的(注意Dummy的意思就很明顯)
2.這個應該是PC的電路吧！ 目的在修正到CK_PWPGD端的Powergood時序.

其实就是R47和C18起一个RC delay的作用，调整时序用的。

這應該是某一Power sequence上的，由P_VRAMPWRGD信號經過某一RC延遲再經兩個反相器產生CK_PWRGD信號！至于4#的朋友說的，又返回源端，不是這意思，而是由P_VRAMPWRGD直接產生CK_PWRGD，至于為什么要加上上面的那些控制電路，應該是For時序要求！

這是一個簡單的延遲電路..
