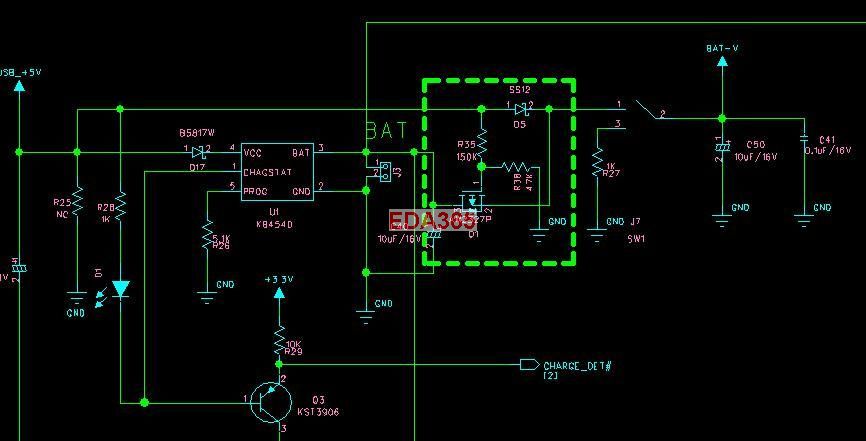

请大虾们帮忙分析一下电池充电电路
你这个电路MOS开关的控制电路有问题：1、充电电路无法进行控制和调整；
2、你出现的那个问题改变电流只要调整R35和R38
的分压值就行了；
你的图片我看不了很清楚，但从你的图片中的电路看来。你的MOS 用的是P沟道的。按照原理来分析你的管子接反了。我也不是很同意楼上的说法。因为这个管子的作用主要是起到电池及DC供电切换作用的（即DC直流源供电时此管应为截止的）另外充电流的大小取决于IC那部份。与这部份没有关系的。我建议你先看一下IC的SPEC。另外你们多点看一下基础吧。P-CH 的MOSFET电流流向是S极流向D极的。你们电路中搞反了。
赞成4楼的说法
学习了。
4F沒說錯！ Q1 PMOS開關DS接反了. 充電時Q1應該是截止的, 等到你拔掉USB時, BATTERY才經由Q1供電(因為D5左端無電源, Q1的G極經R38接地的關係而導通). 按你現在的線路 USB_+5V會經由D5, Q1 跟IC1同時對BATTERY充電, 當然電流很大(现在充电的时候会大电流，超过1A,我想你指的是BATTERY的充電電流吧！)
PMOS 管的方向没有规定一定要从S 到D ，从D 到S 也可以的！
mos 管是PMOS SD 接反没有什么事情。要调节那两个电阻的值，使的VGS 电压在合适的开启电压范围，应该是R35 小于R38 我也是这样设计的。就没有这个问题！linear 的应用笔记中有这个的详细介绍，可以去看看！
同意4L,这样的接法 mos管是无法关断的。可以做个试验试试
参与了没积分啊
这人画图毫无章节，拉线没有优化，乱乱的感觉
IC 5pin为充电电流控制，改变连接的电阻就可以。
