复习模电，笔记放点到这里来给大家看看——pspice

一直以来，分析电路我都是用电源等效的方式，没有去太注意叠加原理

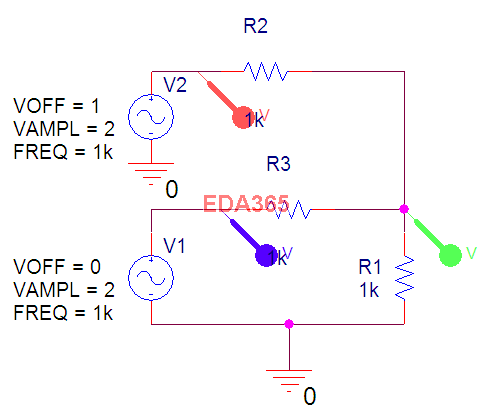

今天在用pspice的时候，突然想看看叠加的效果
叠加，相当于每个电源单独作用于该负载上，然后加起来就是
于是：(其他的电压源相当于短路，电流源相当于开路)
当V1到达最大值2V时，在R1上得到的电压为2*(R1//R2)/{(R1//R2)+R3}=2*(1/3)=2/3V
当V2到达最大值3V时，在R1上得到的电压为3*（1/3）=1V
于是此时的电压应该为1+（2/3）=5/3V
当V1变成最小值-2V时，R1上的分压为-2*（1/3）=-（2/3）V
当V2变成最小值-1V时，R1的分压为-1*（1/3）=-（1/3）V
于是此时的电压应该为-（2/3）+ -(1/3)=-1V

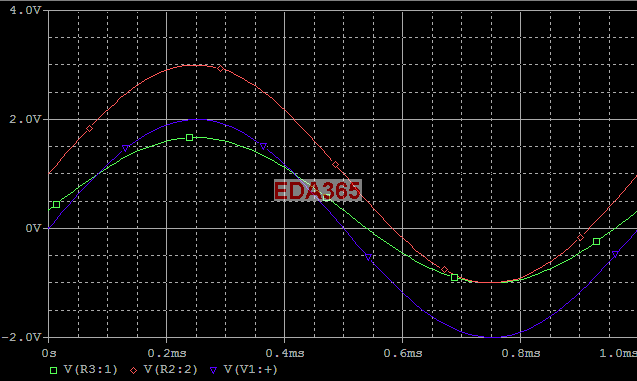

PSPICE仿真结果如下，有想以前研究的可以回帖

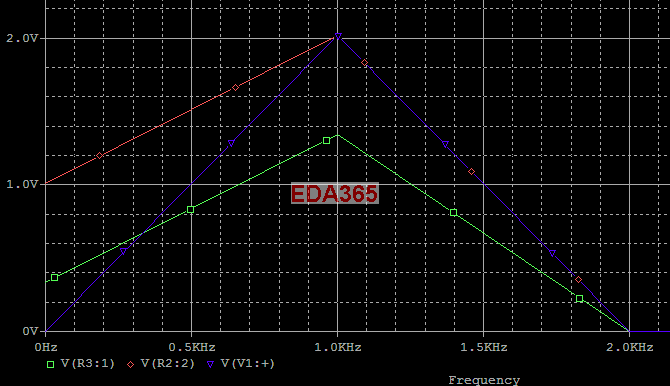

最后一个是FFT频谱图

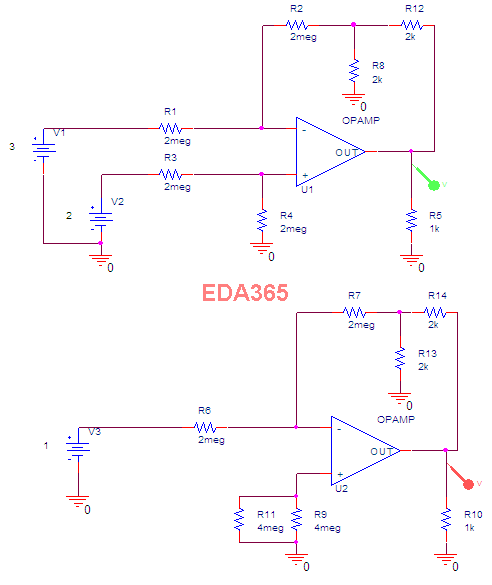

T型网络，差分放大，等效到单端输入
pspice仿真，波形是一样的

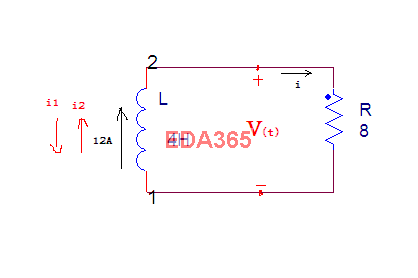

如图，已知电感L的初值为12A，现在求V(t)

现在，反过来，从V(t)来求电感上的电流，采用两种参考方式，如图所示（i1和i2）

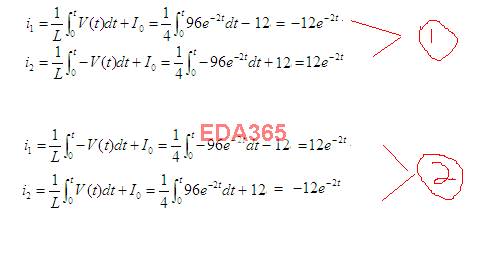

两种取值方式，只有一种是对的，大家可以自己考虑一下

这笔记太好了，小编继续a

基础才是技术的核心
这几天一直受电容电感所困，经常在计算时，想当然的给公式前面添加了参考方向，导致计算结果出来后有了很大的麻烦

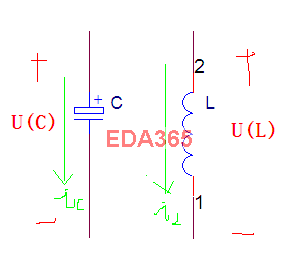

今天回头去仔细看了一下课本，一切都明白了，贴出图片，大家看看，注意电压和电流的方向问题，这是细节，但是是关键
看图，不做过多解释····
