charge pump的疑惑,请大侠来解释下。
时间:10-02
整理:3721RD
点击:

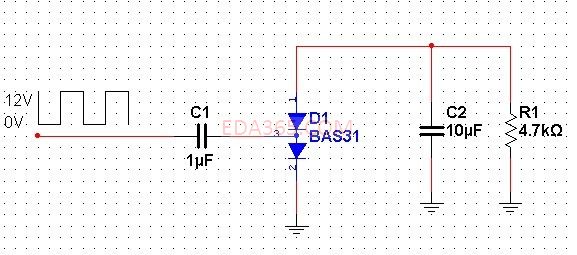

如下图所示,假定输入方波信号为0~12V,频率为100K以上, 电容初始电压为0V, 当方波信号由0跳变到12V瞬间, 流过电容C1两端的压降是多少?0V?还是11.4V(假设二极管的压降为0.6v)?如果是0V,那二极管压降是12V,二极管是否会损坏?疑惑中。,请各位大虾解释下,谢谢。
