背板设计

什么背板

Backplane Production Technology
背板一直是PCB制造业中具有专业化性质的产品。其设计参数与其它大多数电路板有很大不同,生产中需要满足一些苛刻的要求,噪声容限和信号完整性方面也要求背板设计遵从特有的设计规则。背板的这些特点导致其在设备规范和设备加工等制造要求上存在巨大差异。未来的背板尺寸更大、更复杂，且要求工作于前所未有的高时钟频率和带宽范围。信号线路(track)数和节点数将会不断增高：一块背板包含5万个以上节点将变得不再稀奇。
传统上，出于可靠性考虑，倾向于在背板上使用无源元件。但是，为保持有源板的固定成本,BGA等有源器件越来越多地设计到背板上。元件安装设备必须不仅能够安放较小规格的电容器和电阻器(0402尺寸)，而且还必须能够对额外的硅封装元件进行操作。此外，背板的大规格化要求安装设备的台床要大，且对重背板也能以精细的位置公差进行移位。
由于背板较常规的PCB板要厚和重，相应地其热容也较大。鉴于背板冷却速度较慢，因此回流焊炉的长度要加长。还需要在出口处对其进行强制空气冷却，以使背板温度降低到可安全操作的程度。

有问题可以拿出来，大家讨论。
本论坛做背板人很多，拉过背板线的人也很多！

背板可以说是一种典型的无源链路，需要考虑，损耗，反射，串扰，地平面（地弹和SSN）等。

背板设计需要从系统和全局角度来思考问题，在设计中需要对整个系统的架构很熟悉。个人做过几块背板，可以一起交流一下。

CPCI、VPX都有过设计。

[ 本帖最后由 coneclee 于 2011-6-10 16:25 编辑 ]

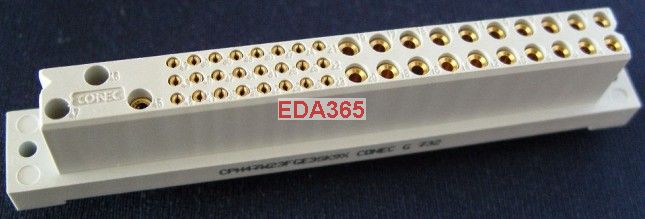

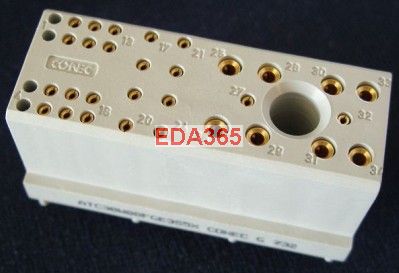

提供各种规格的ATCA,CPCI背板和单板电源连接器
ly-lx-927@163.com

哥们，我最近在学习怎么设计背板，能分享一下你的设计经验吗?
