求助这个电路如何防干扰的？

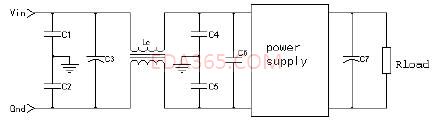

Vin是交流输入，C1、C2、C4、C5是安规电容，作用是阻止电网对电路的干扰，POWER SUPPLY相当于桥堆，这是一个很简化的电源电路。

请问楼上朋友，安规电容是不是那种长方体的那种电容?一般这4个电容取值是多大呢?桥堆是不是 就是4个二极管组成的 整流桥呢?

可以这么说一般属于黄色方块状，安规电容的取值一般是根据输入电压来确定的，桥堆本来就是四个二极管组成，只是不同的桥堆过的电流大小不一样。以前有一份安规电容的资料，现在找不到了。

看不懂，好想学电路方面的知识啊！

哦，谢谢jinsihu2005

还想请问一下jinsihu2005，vin是220VAC经变压器后的输入吗?

还想请问一下jinsihu2005，vin是220VAC经变压器后的输入吗?

Vin就是 220Vac 50Hz

受教了

简单说一下，这个电路通常出现在通信的-48V DC输入的电路中，C1，C2是共模电容，C3是差模电容，是为了防止系统对电源线的传导辐射（有过CE测试的兄弟了解）；
C1和C2容值不大，一般在100NF以下，防止对机壳放电电流过大，耐压在2000V左右。
这个Power supply通常是DCDC模块，或是芯片构成的电路，通常Fly-back的居多。
如果把这个电路应用在AC输入的情况，桥式整流通常在这些filter的前面。
