三极管怎么控制的

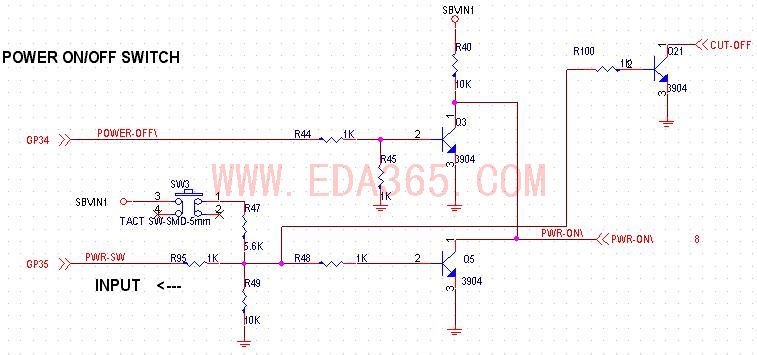

电路图 如下：
按下开关 POWER-ON信号由高变低，机器开机，同时 GPIO34送高电平，锁住目前的状态
再按开关 CUT-OFF 和GPIO35都能感应到，做相应的反应
谢谢2楼的，开机后应该是GP35送出高电平，锁住目前的状态吧。
然后就是 “再按开关 CUT-OFF 和GPIO35都能感应到，做相应的反应”
能说具体点吗?
我帮二楼的说详细一点,但愿没错：
按开关，power on 信号拉到地，控制电源相关的东西。cpu开机。然后cpu输出gpio34高电平，形成自锁，保持power on状态。cpu也可以根据用户控制输出高电平自行关闭自己。cutoff不知道是不是接到cpu，前面gp35是接到cpu的话，应该是个开关检测信号。开机状态下再按开关一次。cpu可以通过gp35检测到开关按下，然后输出gp34低电平，反转poweon状态，关机。
如果是gp35送出高电平，那gp34就一点作用都没有。
谢谢4楼的， 我终于看的有些眉目了，按下sw3后开机，gp34输出高电平实现自锁。
当再次按下sw3时（好像要持续按几秒钟才能关机，?)，gp35检测到开关 被按下，所以
gp34就输出低电平，这样pwr-on被拉高 ，此时关机了。

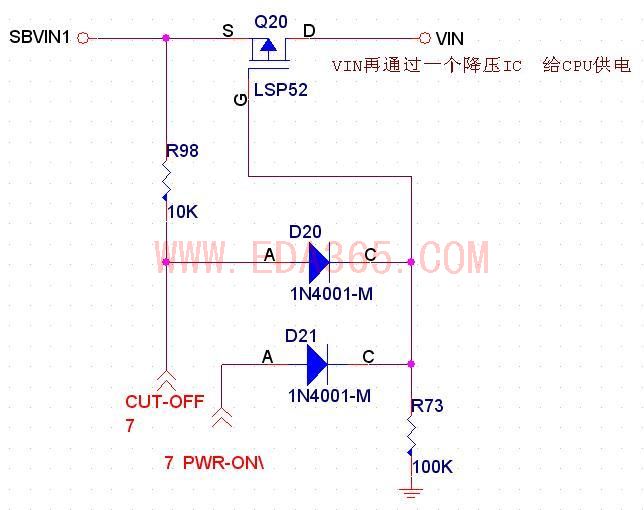

但是我始终不明白上图中Q21有什么作用。 是不是要与下面的图一起来看，请见附件。
如果后面这图是没问题的，那我前面对二楼的补充就是错的。D20 D21是或控制，任何状态下松开按键后cutoff都是高电位。Q20 G极拉高不能导通，开不了机。
如果我补充的是对的，这样的话cutoff就是冗余了。就像楼上所说的搞不懂Q21有什么作用。

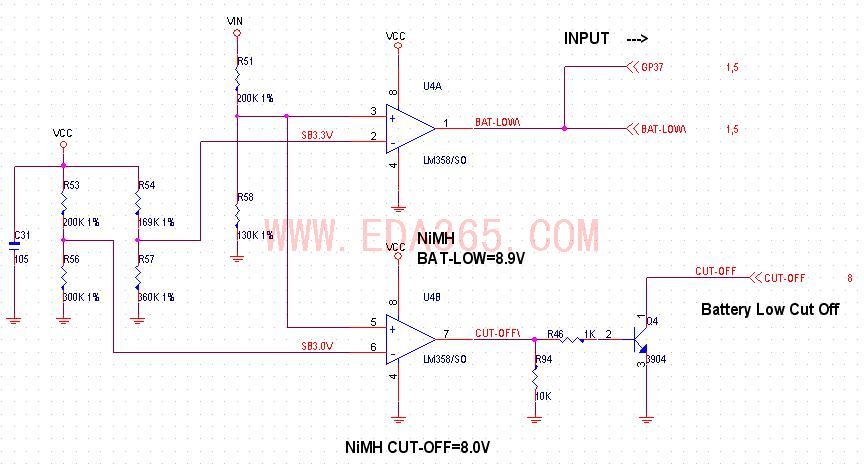

谢谢7楼的一直在关注我的问题，对于CUT-OFF这个网络，原理图中还有这样一幅图，请见附件，
这也是CUT-OFF网络所有的网络关系，看了这个图不知道 上楼的能帮我分析出来吗?
VCC是通过VIN 降压为5V，然后再给CPU供电。 当然在途中VCC和VIN还都给LM358供电，
实际测得BAT-LOW\和CUT-OFF\分别为3.48V和3.49V，那么Q4导通，CUT-OFF就被拉低了。
就是说开机后，CUT-OFF成了低电平，那开机前相当于都没有通电，只有SBVIN1为有电压，那CUT-OFF
怎么 就是 到电平了?楼上的要是能看到 就帮我解释一下，顺便也解释下Q21的作用，在这里谢谢了！
更正下，通电前只有SBVIN1有电压，那CUT-OFF怎么 就是高电平了?
我也是学习学习。
上面这图：输入电压VIN幅度在一定范围内变化，稳压过来的VCC是没有变化的。把他用精密电阻分压后得到3.3 3.0V作为比较的参考电压。当Vin低到其分压出来的电压低于3.3V的时候，电池电量不够检测信号bat-low被拉高。当继续低到3.0V时，cutoff\信号被拉高，cutoff被拉低。这里的Q4，跟Q21也是对cutoff信号的或控制。
你这个是不是有两种供电方式：电池和外接电源?
我也搞不懂Q21有什么作用。
如果整个系统设计都是没问题的话，看整体设计或许能看出Q21到底起什么作用。
把Q21去掉试一下看系统能不能正常工作，哈哈
Q21不能去掉，
目前介绍的关机状态：当再次按下sw3时（好像要持续按几秒钟才能关机，?)
当你要关机时，按下sw3并一直按着，GP35检测到输入信号，将GP34拉低，POWER ON
就被拉高，同时在Q21的作用下，power off 被拉低，实现关机。
楼上的意见大部分都赞同，但是想请教一下，sw3再次按下的时候通过Q21将power off拉低吗?你是想说cut off吗?我觉得要解决这个问题要结合6楼的图来看.
我个人意见是：开机的时候，power on拉低，power off拉高形成自锁，注意看cut off一样被拉低；关机，当再次按下sw3时，power on拉高，power off由GP34拉低，cut off会被6楼图中的SBVIN1拉高，这样实现关机.
Q21是为了实现关机的时候不会使6楼中的SBVIN1反灌到R48前端，以免拉低power on,造成误操作
1 ，10楼的，是有两种供电方式，电池和外接电源。
2 ， 更正下，关机的时候，不用持续几秒钟，只需按一下sw3就可以关机了。
3 ，我觉得cut-off这个网络
a，开机之前是高电平（由sbvin1通过r98拉高）。
b，开机瞬间由与Q21把cut-off拉低。
c，正常工作的时候，LM358的7管脚，即cut-off\，实际测得有3.49v，所以Q4导通把cut-off拉低。
d，关机的瞬间，Q21导通把cut-off拉低。
所以cut-off只有在开机前才是高电平，其余的时候都是低电平。
不知道是不是这样。 还望大家指点。
关机的瞬间我怎么觉得cut-off是拉高的呢
