『请教』针式微型打印机电路
时间:10-02
整理:3721RD
点击:
一个微型仪器用到微打,调了几天了,总是有些不妥,电路图如图一:

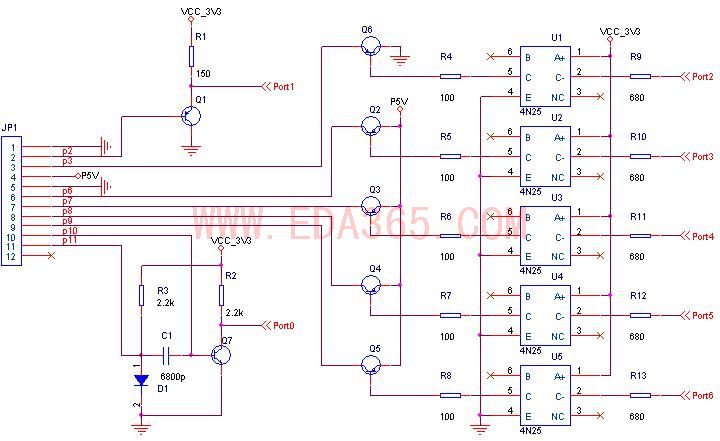

图一:微打驱动电路
图中4N25是所用隔离光耦,电流放大使用音频放大管2SA966,Icm1.5A,Pcm0.9W。
工作原理:
P3连接到微打电机,控制端口给低电平,Q6导通,则电机转动;
P6-P9连接到四个微打针头,控制端口给低电平,则Q2-5导通,将P5V电源送给针头。
目前情况是,打印机电机能够转动,但是针头带不动(当然打印机是好的,直接给电源是能够工作的)。
不知道哪位大侠做过相关的应用否?或者给一个调试建议,小弟模拟电路方面做得不多,调试经验甚为欠缺!请大家不吝赐教,感激不尽!
图一:微打驱动电路
图中4N25是所用隔离光耦,电流放大使用音频放大管2SA966,Icm1.5A,Pcm0.9W。
工作原理:
P3连接到微打电机,控制端口给低电平,Q6导通,则电机转动;
P6-P9连接到四个微打针头,控制端口给低电平,则Q2-5导通,将P5V电源送给针头。
目前情况是,打印机电机能够转动,但是针头带不动(当然打印机是好的,直接给电源是能够工作的)。
不知道哪位大侠做过相关的应用否?或者给一个调试建议,小弟模拟电路方面做得不多,调试经验甚为欠缺!请大家不吝赐教,感激不尽!
