下面是我做的红外接收和发送的原理图,请问+5v电源放哪?

时间:10-02 整理:3721RD 点击:

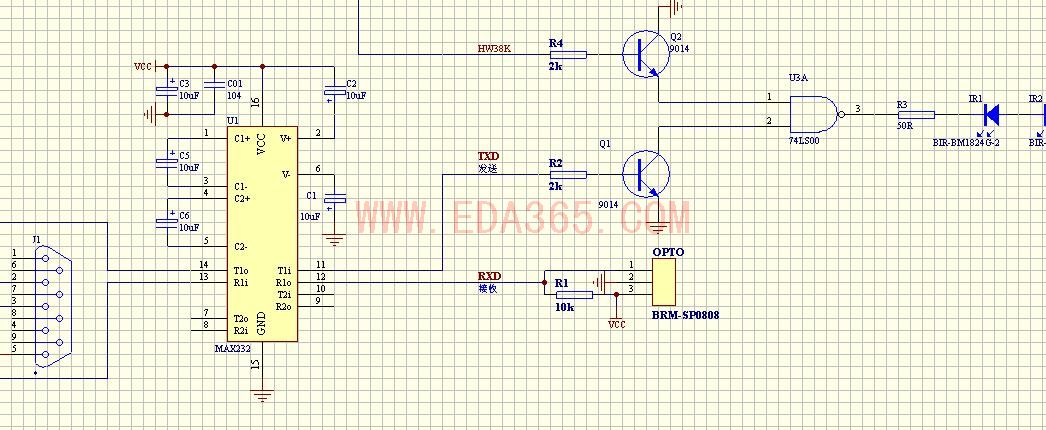

下面是我做的红外接收和发送的原理图,请问+5v电源放哪?怎么给它供电啊?

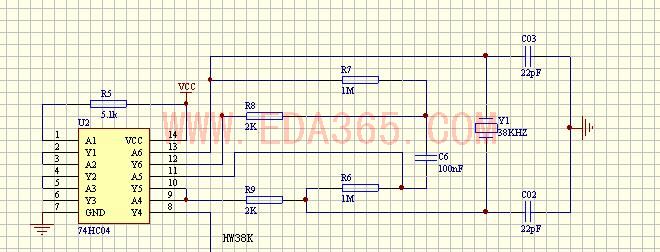

74hc04的14脚就是吧,这个看上去就是一个振荡吧,第二个图没看到(没权限)

不好意思!~在帮忙看下吧
是振荡,作用是产生一个38KHZ的时钟

VCC就是了,不知道你要问什么
