求降压方案
感激不尽！

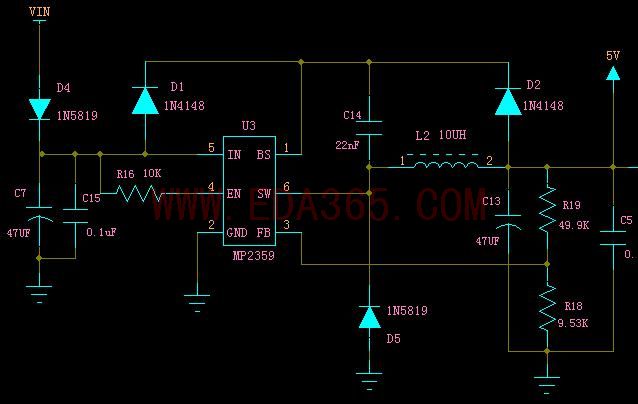

MP2359没用过,你的负载电流多大?会不会设计有问题?可以发个图参考下
为什么不选MP2560呢?
1# zxf
2# yangcanhui07
我的电流只有200mA左右！老兄可否给个MP2560的资料呀！谢谢！
4060 1410 3020
大侠可否给点资料呀！谢谢！
ABSOLUTE MAXIMUM RATINGS (1)
Supply Voltage VIN....................................... 26V
VSW............................................................... 27V
VBS ....................................................... VSW + 6V
All Other Pins................................. –0.3V to +6V
1.这个片子的最高耐压就是26V,用在你这里一点余量都没有,很冒险
2.EN脚绝对不能这样接的,看上面写得很清楚,All Other Pins耐压不超过6V！
3.不知道D1和D2有什么用,这种接法会导致BS脚电压极高！去掉看还发不发热
4.MP2560的PDF上这里找:
http://www.monolithicpower.com/
多谢指教！问题差不多已解决了！D1和D2是选配的，我现在不用，
现在有点问题就是功率电感有点不好选，选用了好几种电感都不好，最后选用的47UH的还是有点纹波！
如果你电流在500mA以下推荐使用34063，宽范围输入（4.5~40V），方便，适用，简单，便宜。
超过500mA的话，34063就需要外扩电路就比较麻烦了。
正常来讲,电感越大,流过电感的峰值电流与平均电流的比值ρ越接近于1,纹波也就越小.但是你的负载电流这么小,而且占空比也很小,纹波跟电感的选择已没有什么关系了.试试R19上面并一个220PF~1000PF的电容
纹波和电压的高低有一点关系，输入电压越高纹波就要明显点。现在我把输出电压降低了一些，问题就好点，
