有谁能通俗点的解释一下复位电路的工作原理吗？

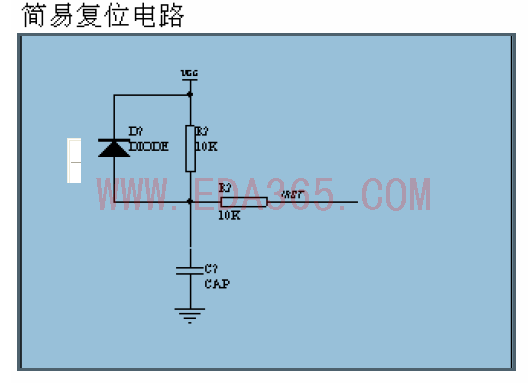

CAP的电容以消除干扰、杂波,上电复位。
D(1N4148)的作用有两个：作用一是将复位输入的最高电压钳在Vcc+0.5V 左右，另一作用是系统断电时，将R电阻短路，让C快速放电，让下一次来电时，能产生有效的复位。
当AVR在工作时，按下S0开关时，复位脚变成低电平，触发AVR芯片复位。

好像此处的CAP的电容是上电时充电产生低电平复位吧?要消除干扰应在串联电阻之后IC复位口上才对。

谢谢各位的关注与指点,这么说来,当芯片工作的时候,复位脚处于高电平对吗?小弟还想问一下二极管4148在这里是如何箝位的呢?
[ 本帖最后由 zwl1980220 于 2008-12-31 12:14 编辑 ]

这里电容主要不是用来消除干扰、杂波的,而是与上拉电阻一起形成一个时间周期, 不同的值控制复位时间的长短

很经典啊，学习了，谢谢各位了

电容C主要是形成一个RC的时间延迟，使芯片复位，复位后即电容充满电，RESET脚就成为高电平了。二极管起钳位电压在VCC+0.5V左右的和快速放电的作用！

2楼斑竹的回答似乎.......
电容作用，上电电容充电，相当于导通，reset为低，充电结束，电容相当于断开，reset高，以电容充电的时间做为复位时间，右边电阻做限流，二极管为断电后加快电容放电

呵呵，小小的复位电路也是要仔细想的，不是想当然。
