请教下主板上的电源模块

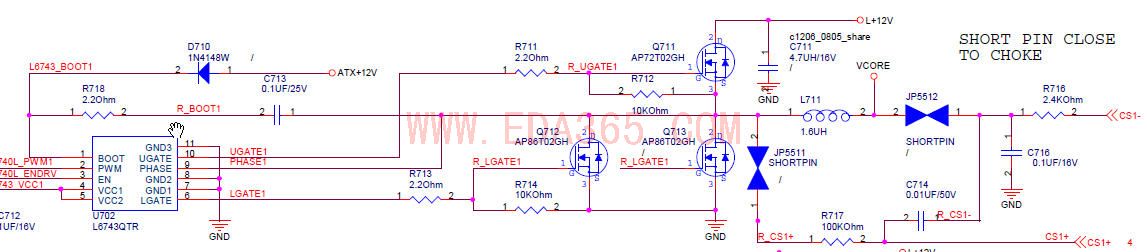

如下图所示为一主板上电源部份，请问大家谁专业准确些地解释下，谢谢！（ps: 这个图另存到桌面会看得更清楚）
左边是个电源管理芯片，右边有三个大功率MOS，C711是个大功率电感，输出就是由L+12V经此电路得到的Vcore

[ 本帖最后由 adwordslai 于 2008-11-16 15:26 编辑 ]

其实就是开关电源的原理，通过改变图中PWM芯片所发出的控制信号的占空比（即高电平持续时间占一个周期时间的百分比），来控制后面High Side（上面一个）和Low Side（下面两个） MOS管的导通状态来得到想要的电压，公式为Vo=Vin*D（D为占空比）

小编也是弄主板的啊，我也是弄这方面的。留下Q大家交流下。
到家里再看看这个图

该L8743Q属于PWM芯片的驱动芯片。BOOT脚连二极管和PHASE端形成自举电路。至于在下管并两个MOS是分流作用，现在比较多品牌多用这种设计。至于JP5511和JP5512是什么我就不清楚了。望高手指点一下
