这个3.3V输出的电源的问题到底出在哪里?

时间:10-02 整理:3721RD 点击:

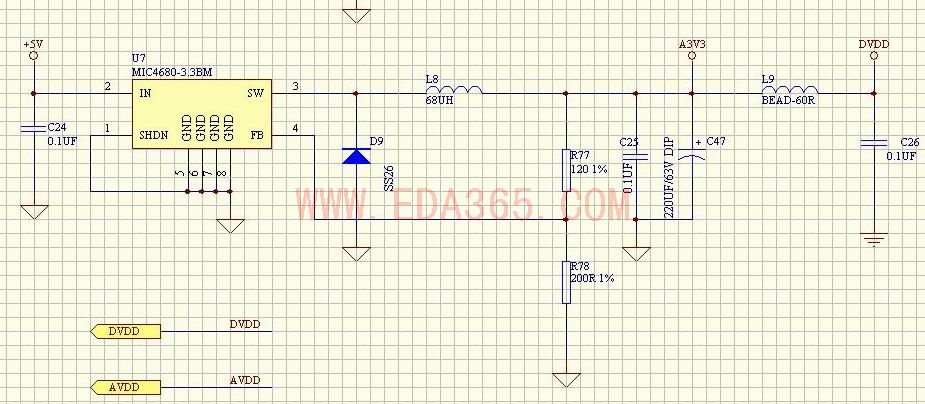

很奇怪的,这个电源在输出3.3V的地方老出问题,这个问题就是该电源工作半年时间后,输出的电压变小了,由3.3V变为2.5V,后来把C47那个电解电容换个新的以后就工作正常了,可过了半年又出现同样的问题,我有款产品就是因为这样被客户退回来两次了,各位大虾,帮个忙啊;


兄弟看看你们公司是不是买到的水货啊

点解电容可能有问题,选型有问题,用CD288型试试吧

这个电路本身就有问题,只能输出不到2V的电压

本人发错了,不过电阻得改一下了,3.01k,1.78k标准傎

电阻应该没问题,
可能是电解电容选型的问题

是不是电容漏电流的原因?!
   用的是钽电容还是电解电容啊?

小编不够诚意,这个图是个错的

把C47改成220u/16v,最好在输入端也加入一个大电容
[ 本帖最后由 _hhh_ 于 2008-11-25 10:00 编辑 ]

我的图没错,我之前没用电压可调电压,即两个电阻分压的形式得到3.3V,即R77,R78不贴,后来贴上以后,就有3.3V了,即使把电解电容去掉也没影响,没贴上那两个电阻,一去掉C47,输出就边为2.5V;所以可以看出,之前是利用C47来储能工作的

储能电感L8和滤波电容C47是DC-DC能否稳定输出的关键(默认IC内部的开关管无恙)。
另,你的图中那个肖特基二极管的符号绘制不正确

小编你发的图容易误导别人,虽然你自己知道,别人可不是;
这个问题你好像在LAYOUT群提问过;
你这个个问题我还真不好看明白;
你的情况还真是没有见过,稀奇的


不过实际上上元件时R1贴零欧电阻,R2不贴,就是这样可是输出电压受后面的C2/220uF/16v影响很大啊
[ 本帖最后由 panhaojie 于 2008-12-10 17:33 编辑 ]
