DC-DC升压电路咨询

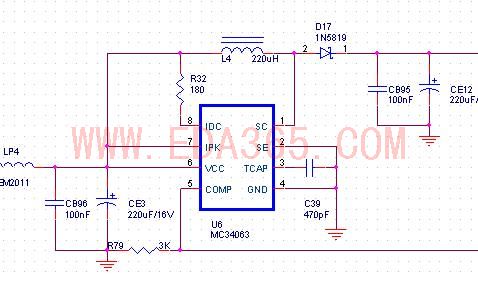

这个图应该是升压的DCDC，这个二极管也不是续流二极管，续流二极管是用在BUCK降压DCDC电路中当MOS开关管关断时提供电感放电回流路径的；在升压DCDC电路中这个二极管的主要作用是隔离的作用，防止输出端的高电压通过电感流回输入端！

应该是电感的作用吧！

我觉得不是电感的作用，前面已经有一个电感啦！

小编的电路是升压到12V的成熟电路吗?如果是，能不能给个完整的啊?

还想问一下这种电路空载会怎么样?

是12V升压到18V的电路，LP4前端就是12V输入，D17后就是18V输出了。空载没有问题啊！哪位帮忙分析一下D17的作用啊！做蓄流二极管怎么蓄流?

这个2级管不是储能的，是防止电流倒灌，就是MOS管关断的时候，保证二极管后面的电容流向是负载，而不是电源内阻。

我觉得小编是不是错听人发音了，是续流吧，而非蓄流！D17是续流二极管，在《模拟电子技术基础》一书里，有关并联开关型稳压电路说得比较清楚了，找来看看吧。小编说的挺好的。
VCC上接的电感它应该是滤波用的， 多半是一个磁珠，从功能上说应该起不什么储能作用，只是滤掉电源的高频成分，让VCC有一个更干净的电压输入。

同意斑竹意见

感谢KOMPELLA的回复，是续流，我打错了哈！书上的确讲解的很清楚，太感谢了！

34063很便宜的，资料也很多。

你的电路后面是不是还连接有其他的电源，看样子是防止后面的电源给他充电或者是起到防止电流倒灌的作用

我也感觉是防止倒灌的
如果续流具体如何解释呢
谢谢

那个电感很重要，利用PWM控制DC/DC内部的switch，进而控制电感的充放电时间。
至于是升压还是降压，主要看电感的位置。

下载几个datasheet看看吧，随便网上可以搜很多关于开关电源的模型资料。都是基本的DC－DC原理。
