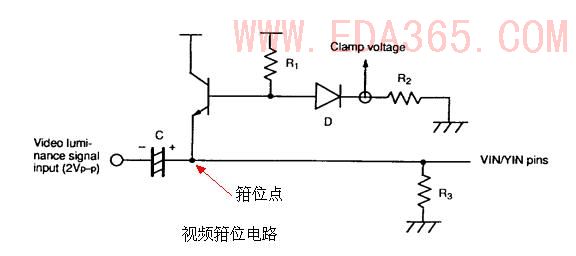

请教这个箝位电路工作原理

怎么没有人来讨论一下呢,是不是天气太热啦

应该是个开关作用吧！当 Clamp voltage 为低时三极管导通。 我是这么认为的，也不知道对不对，希望相互学习。

   你说的是反的吧！ 高的话才导通的，低不通的！
   我的理解是它给三极管导通提供一个门限电压（个人感觉有点类似比较器 呵呵）！

也是这样理解

二極管無非正向導通、反向截止。所以認爲是提供基機電壓。

钳位电压是正还是负?正负不一样结果也不一样啊！
[ 本帖最后由 wd81111 于 2008-12-5 09:25 编辑 ]

如果为高的话，二极管这边根本就没有电流，三极管的B端没有电压，根本就导通不了。

R1上面，和三极管的集电极接的是电源。当clamp voltage为低电压时，二极管导通三极管基极为低电平，三极管导通电流变小R3分压变小，箝位点电压变小。
箝位电压的取值应该于INPUT信号有关！

二极管的钳位作用是指利用二极管正向导通压降相对稳定，且数值较小(有时可近似为零)的特点，来限制电路中某点的电位。

你所给的图中的二极管主要是钳位作用，原理是正极端电路的电位比CLAMP VOLTAGE高时，二极管会导通将其电位拉下来，即正极端电路被钳位CLAMP VOLTAGE电位或CLAMP VOLTAGE电位以下（忽略管压降）
