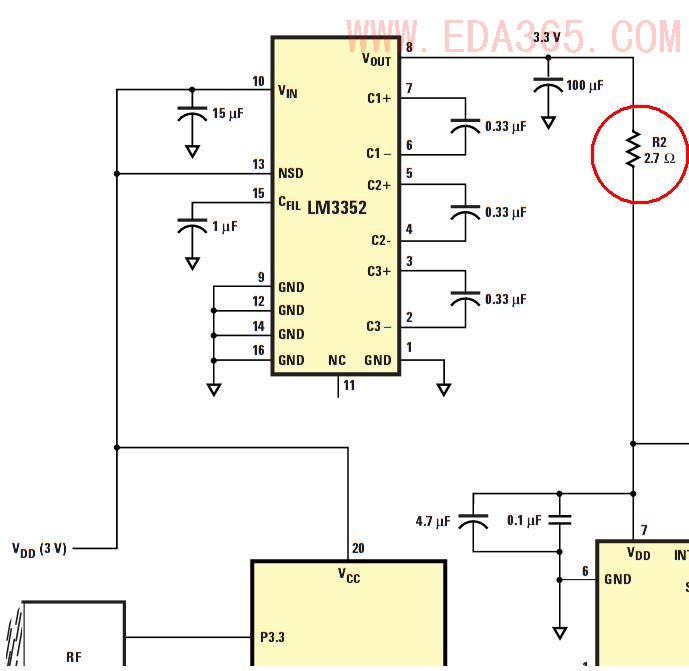

这个电阻起什么作用呢？
后面也是给一个IC供电了，没有其它了。这个图是最主要的部分了。
说电流检测我觉得比较勉强，因为实际批量的板子上这个2.7ohm的电阻依然还在，如果只是测量一下系统的电流的话只在调试板子时用就可以了，正式出板会去掉的，不去掉放那干耗电干嘛。
我从别的地方找到资料有一个说法。当一个IC同时具有DVCC（数字电源）和AVCC（模拟电源）时，DVCC和AVCC要分别接两个电源系统，但很多应用上哪去找两路电源系统来用啊，多数都是一个电源。为了适应一个电源的情况，就在IC的AVCC脚上接一个2ohm左右的电阻到系统电源上。这个电阻常使用绕线电阻，必须具有寄生电感，实作电感用。那为什么又不直接用电感呢?说是因为电阻的成本更低。——这种电阻的特点在连接模拟地和数字地的0 ohm电阻上也常具备。
那问题依然存在，为什么要这么接?我的思考是这样（但不一定对啊，欢迎大家讨论）：
数字IC因为其开关电路的工作特点，内部的电流时而大时而小，变化速度超快，这样会引起本身的电源管脚上的电压波动，产生大量高次高频谐波。如果有别的IC的电源管脚直接使用这种电源网络上的电压，那就容易引起问题了，所以旁路电容要设计上，甚至还用上2~3个这样的旁路电容。虽然在这个图上没有DVCC和AVCC，但是系统用电是从DC-DC输出上接的。DC-DC的工作原理导致其输出的电压一样具有高次高频谐波，这些高频谐波用相当一部分不能通过图中的作旁路滤波的100uF电容滤掉，因为电解电容对高频波越来越呈感性，所以相当一部分的更高频的谐波流入到系统电源中去了。为了将这些漏网之余的谐波干掉，小值作电感用电阻挥刀上阵了。又为什么是小值的?大了就耗电降压了。
我查了很多相似的用法，这个电阻确是要求要1%精度的。
大家的观点集中在一下一个方面：
1）滤波；
2）限流；
3）电流检测；
4）调试维修方便。
主要是LM3352这款芯片对启动电流有要求，启动电流太大可能导致芯片无法正常工作。正是这个原因，在输出端和负载端串联一个电阻进行限流，防止启动瞬间峰值电流超过了芯片的要求。
同时R的加入客观上确实起到了RC滤波的效果，但这仅仅是开发者加入电阻的一个“副产物”。其它的几个观点均“亦也”。
学习学习嘛，你觉得简单，但简单背后有不简单哦，别这么托大嘛。所谓通一通百，把这个为什么搞懂了，其它类似的应用就都能明白一些了。
把原理图贴完整，后面还有呢
光一个LM3352能说明什么问题
不过可以预见，这里需要一个精密电阻，1%或者0.5%，作用么无非是电流检测
[ 本帖最后由 numbdemon 于 2008-3-12 13:04 编辑 ]
对于电源来说，在大电容处进行分支走星形，并在各个支路加滤波电容等，应该是最佳选择，可尽量避免各单元电路之间的相互影响。

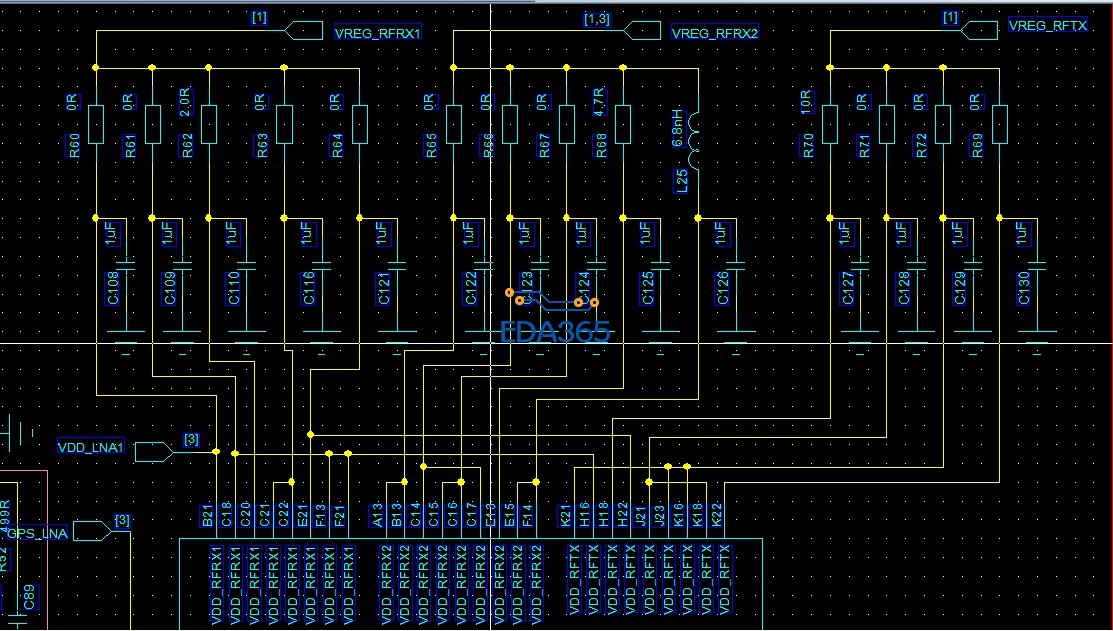

如图所示，是常见的做法。
回复 kompella 的帖子
应该是限流和隔离的作用.
就是做RC滤波用，后面的IC对电源要求比较高而已。
认为滤波的作用更大一些。
有些IC芯片对电源干扰比较敏感，通常加入磁珠进行隔离，但磁珠的前后又需要加很多的0.1u的去耦电容，成本较高，所以常用一些小电阻（0欧或者2欧）来完成高频阻断的作用
我说的电流检测不是debug时测电流的，而是过电流检测，也就是OCP
当然 使用RC作电源滤波也是可能的
既然“高频谐波用相当一部分不能通过图中的作旁路滤波的100uF电容滤掉”为何不配合一些小值的电容呢?例如0.1uf，0.01uf等 大配小就是考虑到大的存在寄生电感了
当然了如何你的大电容不存在寄生电感的话也就可以了吧?
可是这种DC-DC的输出电流不会很大的，大了它也供不起。
你说的也是相当在理，所以我就琢磨不明白了，为啥偏要这样用?是不是还是有它的独特的地方呢。
刚开始学,我觉得是阻抗匹配,防止到下端的电流反射阿
开关电源会有纹波，使用这个RC电路去掉纹波，tuo＝R×C＝2.7×4.7×10*e（-6）=
你在分析当中，已经提到电感的作用，就是它，如果没有成本控制，你可以选择磁珠。
小欧姆的电阻，对于低频来说压降很小，而且在高频下呈现电感的作用，这是电阻在高频下的特性。
而作为上级输入是个AD，必然防止引入一下转换的闲杂信号，而后级输入通常电源3.3V是容忍一些压降的，并且电源还干净是个常规设计。
学习学习！
学习！
我经常看见日本人的电路在电源和芯片的VCC脚间加电阻
觉得有没可能是做一个大电流保险丝(如果系统的功耗较大的话)！
