求助!altium designer 17 Altium Designer 17 画PCB封装遇到的问题-只有预览区,没有编辑区域

时间:10-02 整理:3721RD 点击:
altium designer 17 打开PCBLIB文件后右边没有工作区

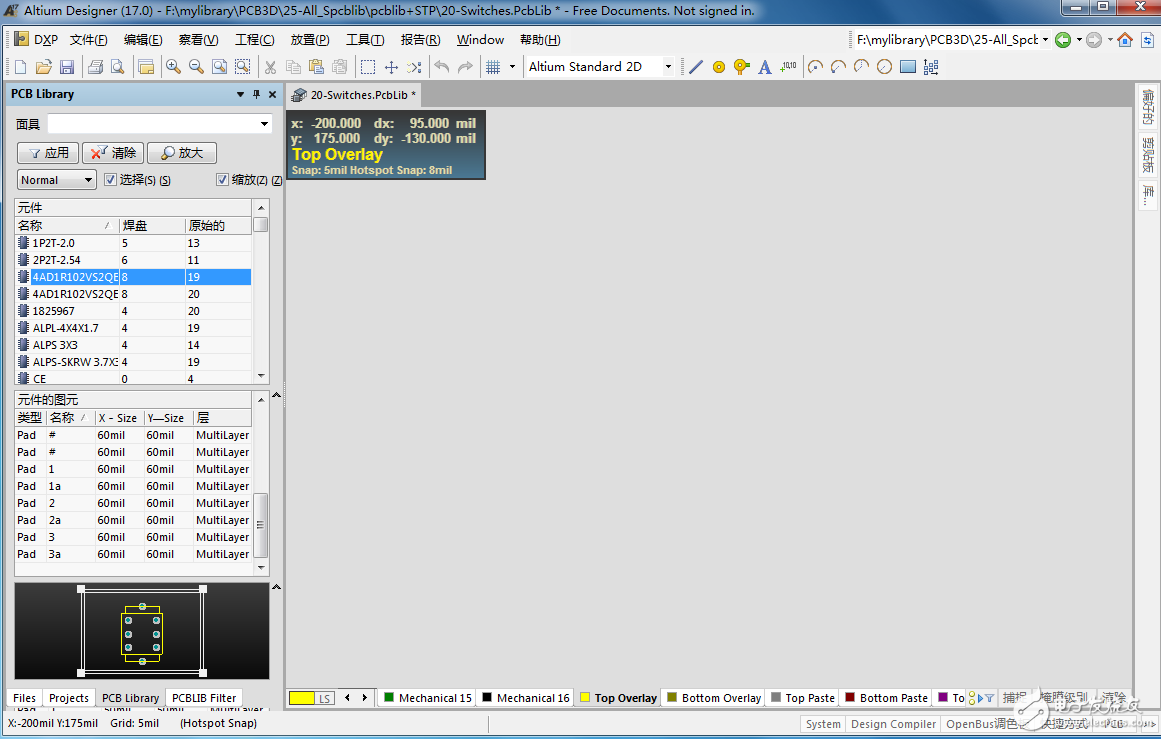

如上图,左边可以预览,右边工作区中白板一块,鼠标点上去没反应,这怎么画封装啊?是我软件哪儿设置有问题吗,先装的AD16,XP系统出现这个问题,现在我重装成WIN7了,软件也找了个最新版本的AD17了。还是出现这样的问题。同样的AD16,我在另外一台电脑(WIN7)上就没有这样的问题,这个问题困扰我好久了,求高手解答!
下图:新建pcblib,在空白区放置焊盘可在预览区看到,在编辑区什么都看不到。


看看帮助文档

这个问题困扰我好久了,求高手解答

跳转到原点可以吗

跳到原点也是这个样子

同啊,请问你的问题解决了吗?

你下面不是有system吗,你点进去就有了

在Tool->preferences->PCB Editer下的Display和board insight display都设置成默认值试试
