秀一下我的摩托车CDI点火器-PCB制作工艺
时间：10-02
整理：3721RD
点击：
从研发-设计原理图-印刷线路图-编程-排版-PCB打样-选择元件-制作点火器成品，所有工序都是我一个人独立完成的

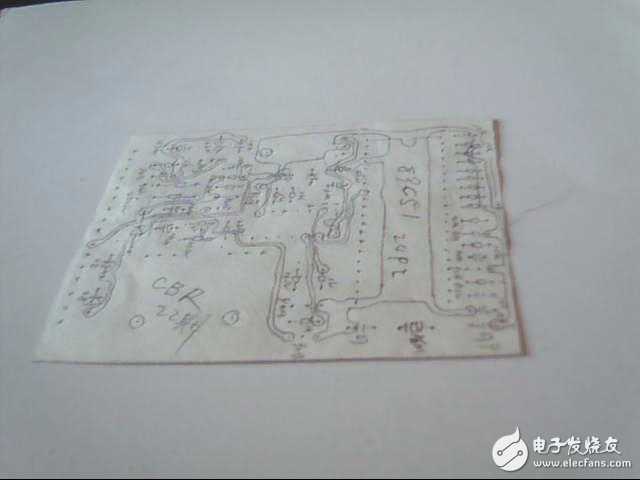

下面是自己设计的印刷线路图：
这是本人手工打的样，批量制作得找专业的PCB制造商加工了。
下面是制作步骤：

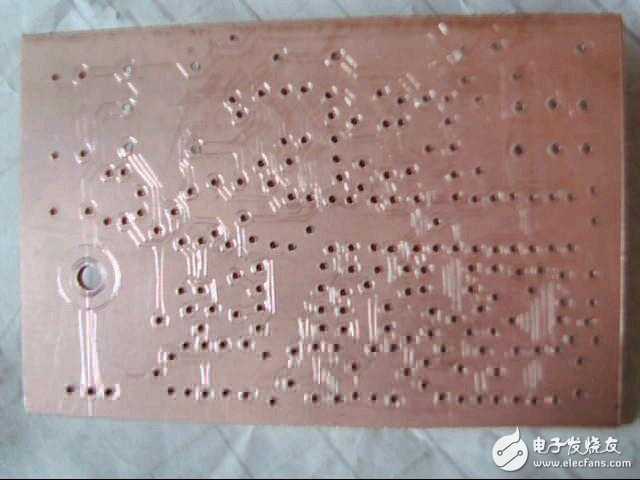

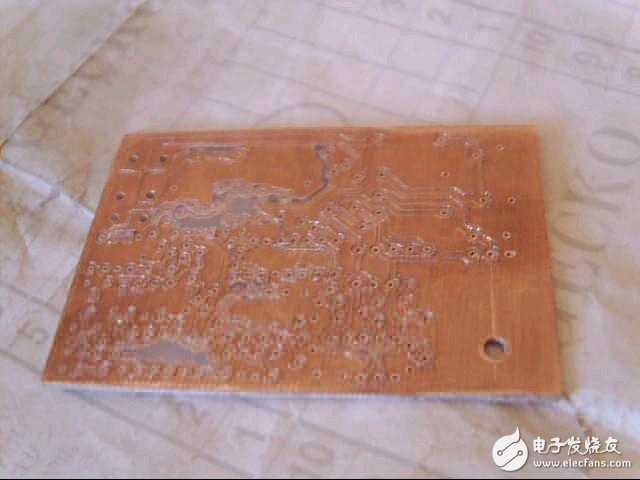

1.先在钻完孔的电路板上用钢针画线：

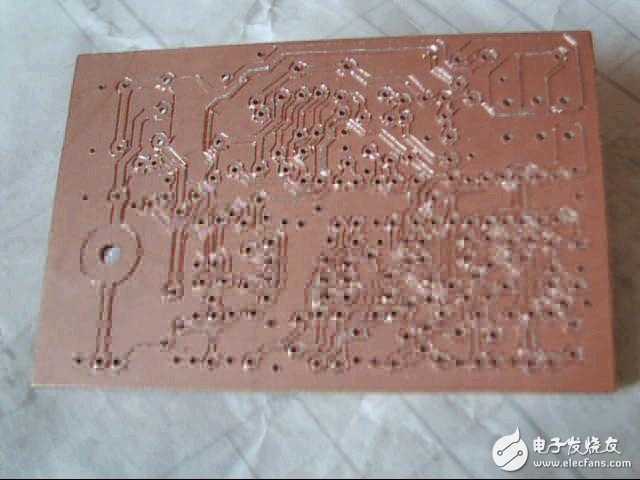

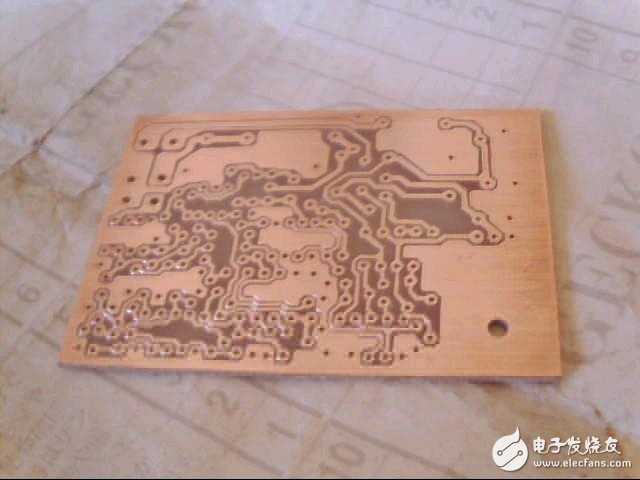

2.沿线用小刀雕刻：

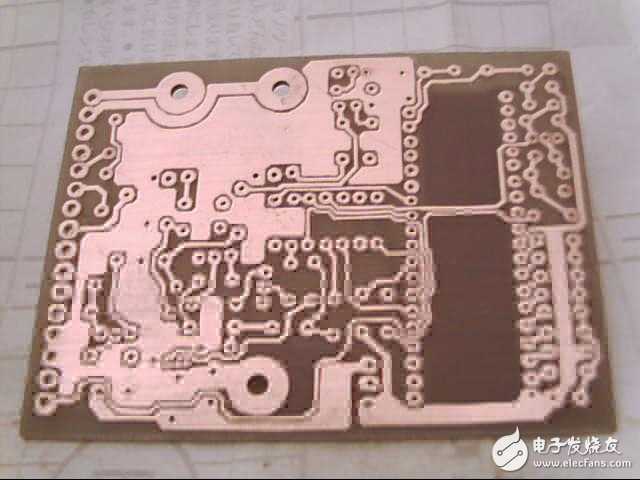

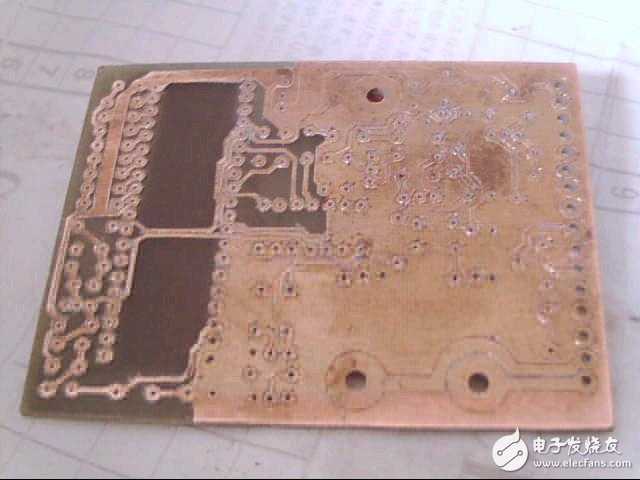

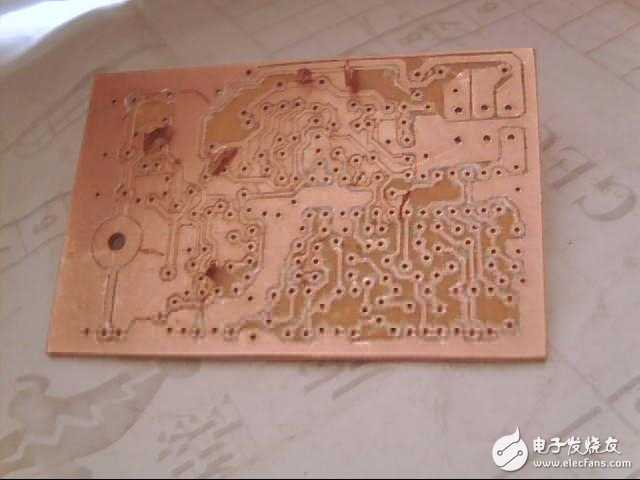

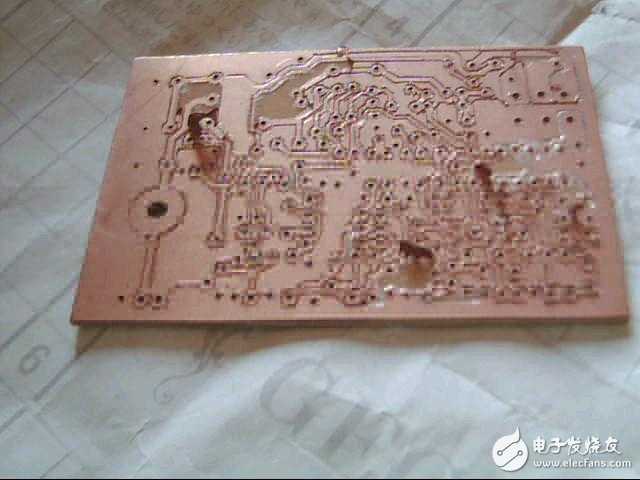

3.然后再用小刀剔除多余部分铜皮：

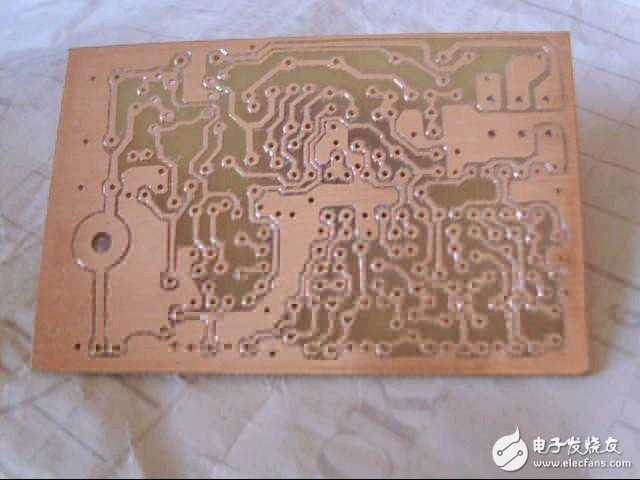

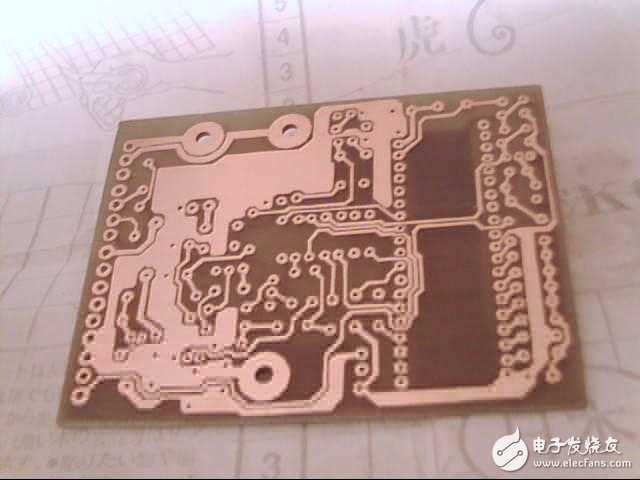

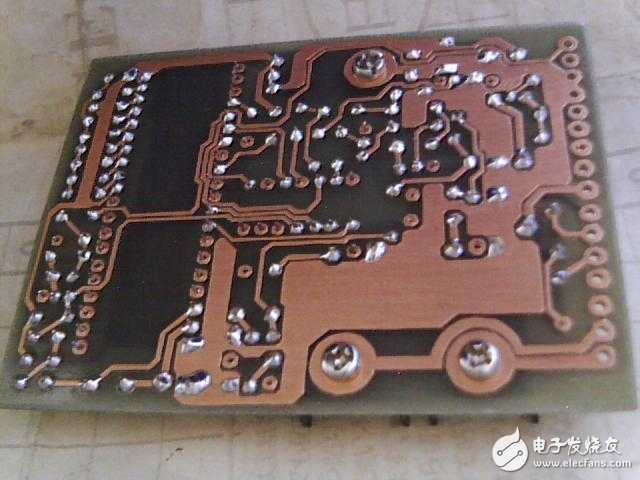

4.电路板制作完成：
下面是自己设计的印刷线路图：
这是本人手工打的样，批量制作得找专业的PCB制造商加工了。
下面是制作步骤：
1.先在钻完孔的电路板上用钢针画线：
2.沿线用小刀雕刻：
3.然后再用小刀剔除多余部分铜皮：
4.电路板制作完成：

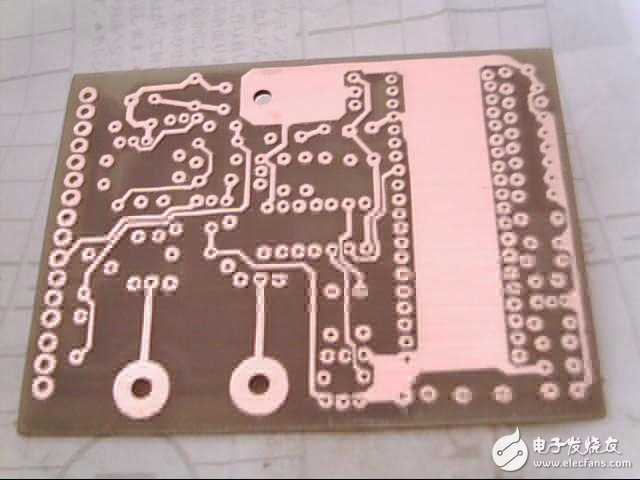

上面发的是单面电路板，下面发个双面的

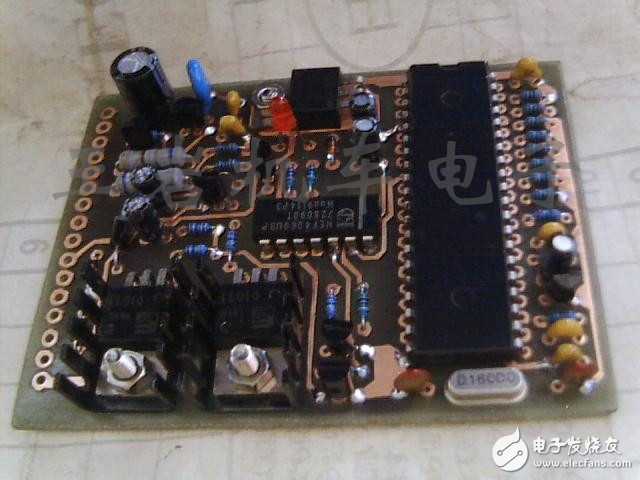

本田CBR22点火器制作完成：
