请教东芝高速光耦的用法

时间:10-02 整理:3721RD 点击:
买了几个tlp2345 tlp2348,
引脚定义如下
1 阳极
2 空
3 阴极
4 GND
5 out
6 VCC
在1脚加1k限流电阻,3脚接地,导通电流3.55ma,6脚接电源5V,4脚接地,
在1脚电流为3.55ma时,5脚输出0V,1脚断开时,依旧5脚0V
5脚加1K上拉电阻,不论1脚状态,5脚依旧0V
请教这是怎么回事啊

菜鸟飘过~ 感觉问题在PIN 3,这个引脚接地应该是不对的。1、3引脚其实都应该算是输入端吧。

因为是实验电路,只使用了一个电源,输入端共地了

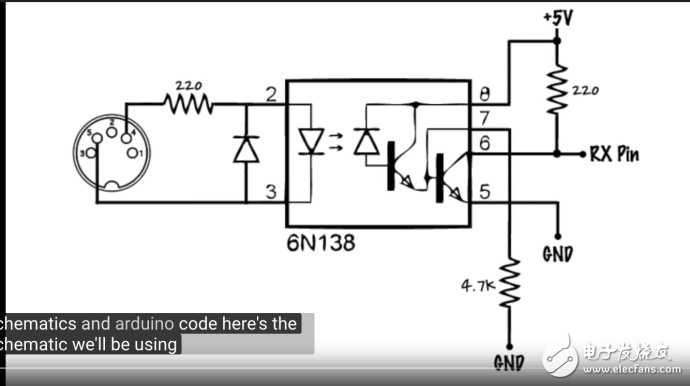

这是我前几天用的6N138光耦的电路。 你看能参考不。

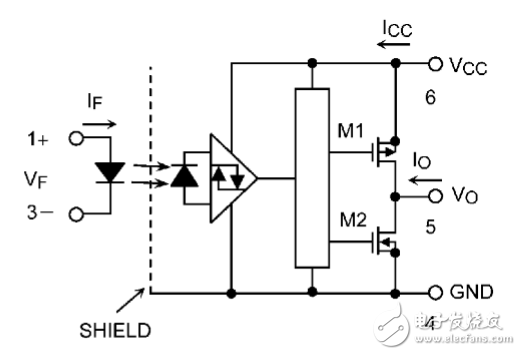

TLP2348原理图
我的需求是将一个2MHZ的方波信号转换成差分信号,所以用2345 2348,一个是正逻辑,一个是反逻辑
