菜鸟求教——PCB板怎么画钻孔。问题很弱，请大家别笑话。

本人是菜鸟，刚开始学pcb画图，用的是Altium Designer 13。
我遇到一个问题：我的板上要钻一个孔，只是物理上的一个孔，不带电气属性，不是焊盘的那种。
一开始因为不懂，所以
1.我在原理图的Drill Drawing层上画了一个圆圈代表钻孔，但是生成PCB后发现走线还是从钻孔的位置经过了。我判断，系统没有把我画的圆圈当成一个钻孔，所以才会从圆圈位置走线。
2.我以为是我选的层不对，所以又在Drill Guide层上画了同样的一个圆圈。生成PCB后走线还是经过了钻孔的位置。
到这里，我就搞不懂了，原理图只有这两个层的名字里有drill这个词，为什么我在这两个层里都画上圈了，还是没有生成钻孔。
所以，请教各位高手：
1. 钻孔到底应该画在什么层上?
2. 钻孔是否只需要画一个圆圈就可以了?
问题很弱，请大家别笑话。
没有积分，所以给不了回报，对不起。

目测lz是想要画定位槽

1、使用焊盘代替。
    操作很简单，但孔壁有镀铜
2、定位孔制作。
    先在Keep-Out layer放置一个需要大小的圆，

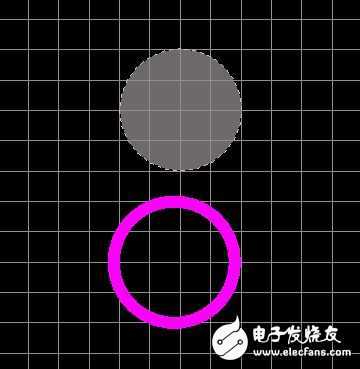

然后按快捷键T-V-T，这时候如果单击圆的里面，可以看到圆的里面有一灰影，双击圆里面的双影，

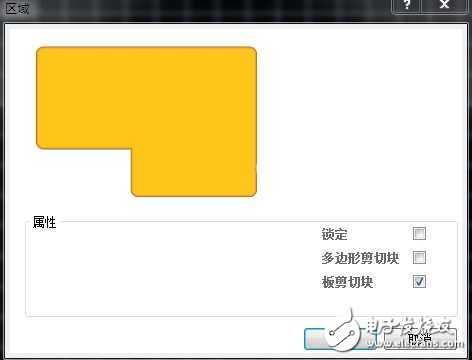

会出现“区域”界面，
选择“板件切块（cutout）”再按确定，

设置成功

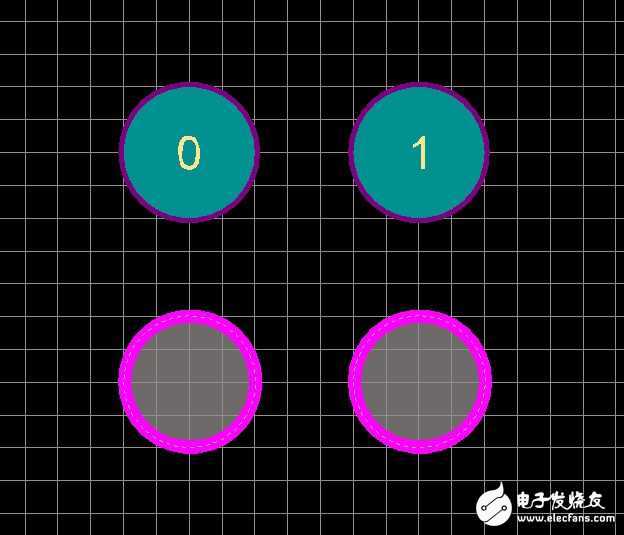

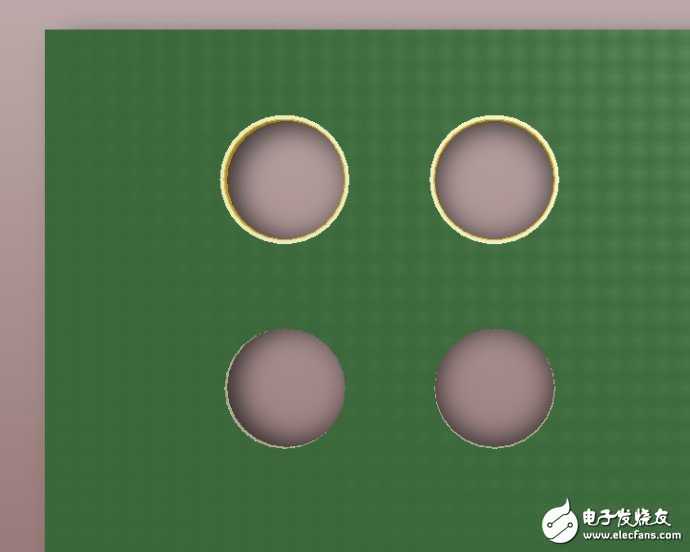

下边是两种设置的效果对比，上边两个孔是焊盘，下边是定位孔

打样板的时候，转到PRETEL 99SE的格式给加工厂，发现只显示一个Keep-Out layer层的圆，即前面的第一步；样板打回来，用Keep-Out layer画的圆位置打孔啦，和原来目的一致。估计上面的那些步骤，其实就方面看3D效果吧。

学习学习，谢谢分享！

学习学习，谢谢分享！

很有用，先谢了！我会试验一下的，有问题再请教！

先谢过！
另外，drill guide和drill drawing是做什么用的呢?对于钻孔来说，它们好像一点用都没有，但软件里面为什么要存在这两个层呢?

不是槽，就是一个通孔，可以装螺丝或者接插件。

快捷键T-V-T什么意思?

学习了，支持一下。

为什么不用via?

3楼很专业！

在dxp2004中想画用来固定本子的孔要怎么在PCB板中画啊?菜鸟求教！

三楼非常感谢

mark，收藏

我也学习了，画个圆，单击它，快捷键T-V-B创建板剪切，也可以。我上次打样了回来，发现孔的背面没处理好，有钻孔凸出来的，不平，应该是没处理好。然后我第二次用了过孔做定位孔，后来报价回来，比原来的要贵几分钱。   三楼的很详细了
