功率放大电路

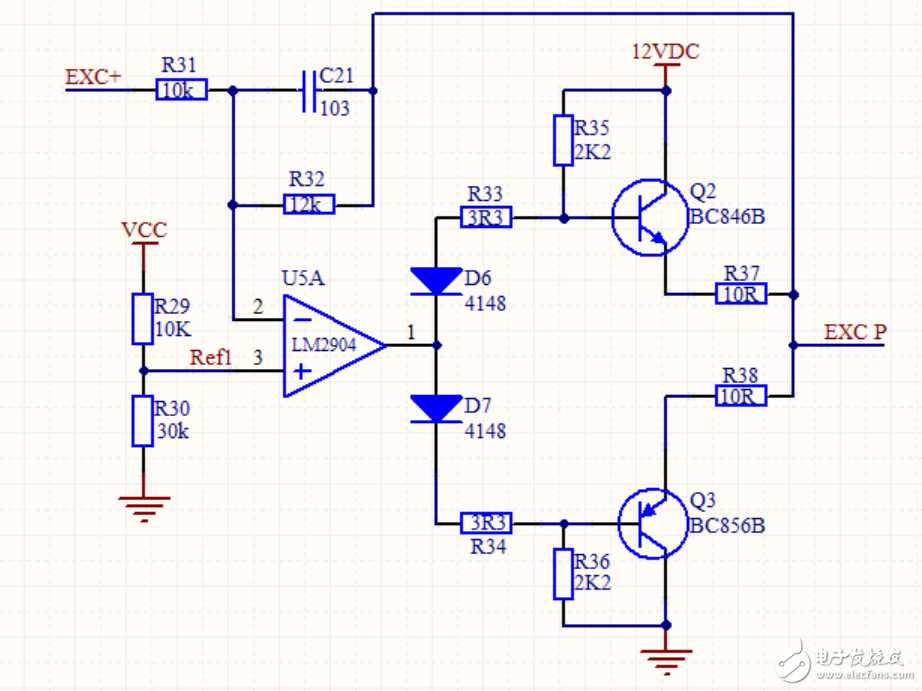

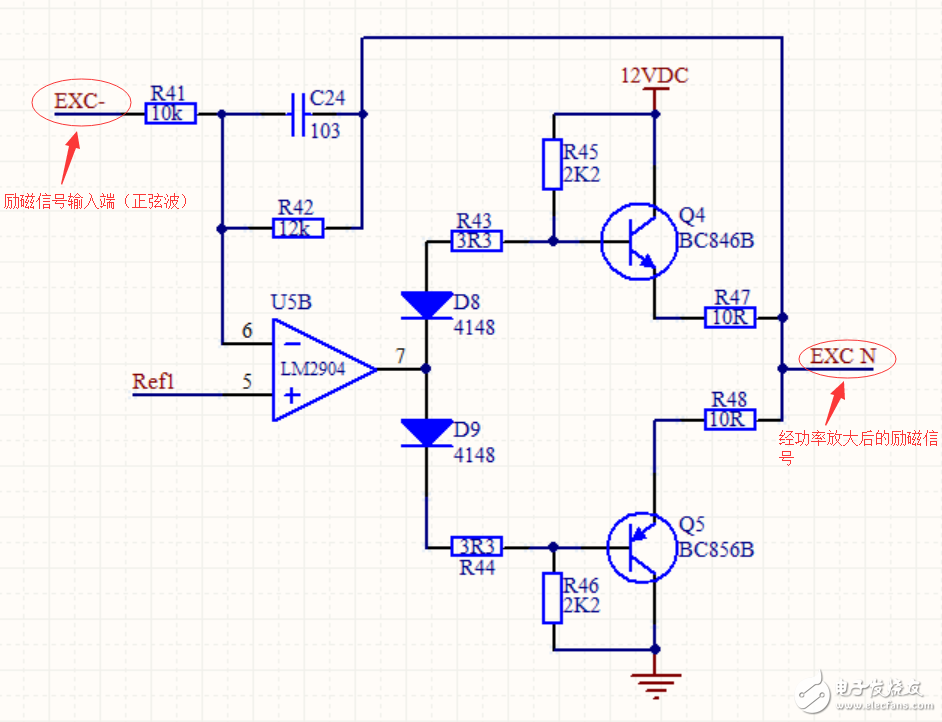

请问各位大神，上面两幅图中左侧的EXC+和EXC-是旋转变压器正弦波励磁信号，经过功率放大后变为EXC P和EXC N，但我不懂这个功率放大电路的工作原理? 这个电路是如何进行功率放大的? 恳请各位大神指点

互补放大电路    2904可以看为324

把微弱的电压或者电流信号变成较大的电压或者电流以驱动较大的负载，就叫放大器。
这两个放大器是相同的，只是输入信号的相位不同，分析按一个分析就行。
首先运放组成电压检测并放大，过程如下：运放+输入端电平固定在2/3VCC，作为参考电压，当输入端电平逐渐上升，使运放-输入端电平大于+输入端，运放输出电平就会逐渐下降，这一电平控制后级推挽电路中下面的三极管导通逐渐增大行成下拉的电平，也就是输出电平（输出功率根据负载与三极管定）同时这一电平经过反馈电阻到运放-输入端，以稳定放大倍数。
反过来，当输入端电平逐渐下降，运放输出电平就会逐渐上升，这一电平会使后级上面的三极管导通逐渐增大，行成一上拉电平输出，并反馈到运放-输入端稳定放大倍数。
这就是基本放大过程，希望能帮到你！

哦，那个不叫推挽电路，叫互补放大电路，呵呵

谢谢您的指点，至少知道了下一步努力的方向

非常感谢您的指点
