开关电源提高PFC的简易电路,帮手分析一下,

时间:10-02 整理:3721RD 点击:
AC220输入,经过桥式整后,如果按常规接滤波电解电容的话,此开关电源的功率因数只有0.6

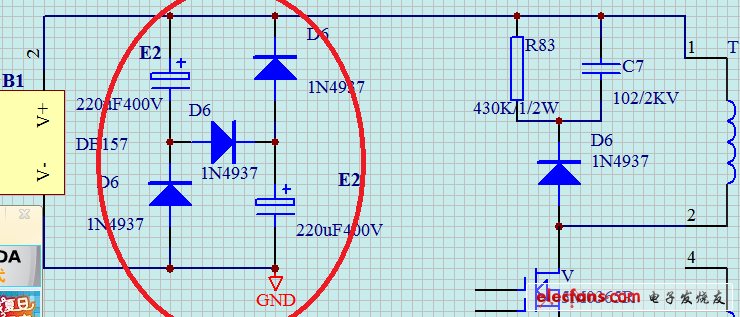

如果把滤波电解电容改成下图(红色框)的电路后,功率因数可达0.9
请问这电路怎么分析?


谢谢啊,帮我提出问题了。我也想问啊。等高手来回答吧。呵呵开关电源

这种电容器接法确实能提高电容器的充电时间,但是它是以大幅度降低输出DC电压为代价,大多数场合并不实用。它的实质是: 电容器串联充电,并联放电。

这种接法,是不是运用了,最原始,最简单的提高功率因数的方法,
就是:感性负载时,在感性负载两端接一个电容,来改变功率因数夹角,
是用到这个原理吗?

不是,这个电路利用减缓电容器充电( 相对于放电) 电流, 电容器器两端电位上升相对交流电电压上升速率减缓了,这样充电时间就延长了。但是电源电压利用率很低,况且电源电压过零点附近,电容器上电压跌落比较厉害, 需要比较大的电容量。

很好,学习一下

这是一个填谷电路

一般都是小功率电源在用

一般都是小功率电源在用

可也介绍一下,怎么串联充电,并联放电么

是填谷电路吧

231685023加群讨论,这是常用的填谷电路。简单来讲就是大电容会造成电流落后电压,所以pfc就很低了,这样接法就是加快充放电的速度,让电流落后电压的时间变短就提高了pfc

受教了.

学习一下啊

不错,帖子很好,回复的也很精辟

不错,帖子很好,回复的也够精辟专业

不错,帖子很好,回复的也很精辟
