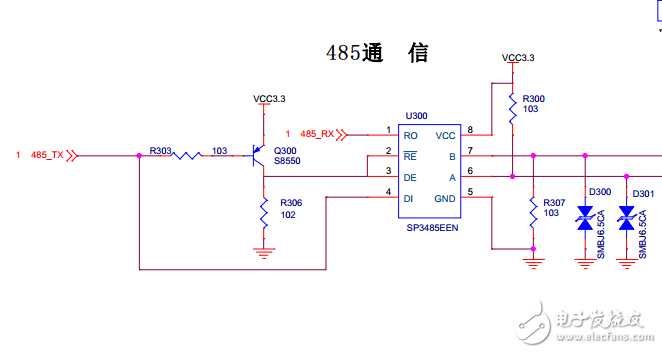

485芯片的电路设计，三极管S8550是什么用处？

主要目的省单片机引脚，芯片工作时2、3是数据方向控制引脚，空闲时TX为高电压，2、3为低电压，芯片处于接收状态，所以接收数据是没有问题的，发送数据时，TⅩ电平会高、变化，芯片工作状态也会变化，通过A、B端的上拉、下拉电阻估计能正常发送数据，但迅速肯定快不了，如果单片引脚不是非常紧张的情况下，最好不要这样设计

从图中可见，2、3脚需要与4脚（485_TX）相反的输入信号，故用三极管Q300对 485_TX 进行电平转换，以满足要求。

电位取反 转换

果然厉害，看完您的解释瞬间明朗了，谢谢您！

嗯，是的呢，谢谢您的解答！

对的对的，谢谢您的解答！

不客气  小编在遇到类似问题可以先自行分析一下
